Montagem em varanda

A Xiamen Honor Energy fabrica sistemas e componentes de montagem solar para diferentes ambientes de instalação fotovoltaica, com gestão de qualidade apoiada pela ISO 9001 e requisitos relevantes de conformidade de produtos e mercados.

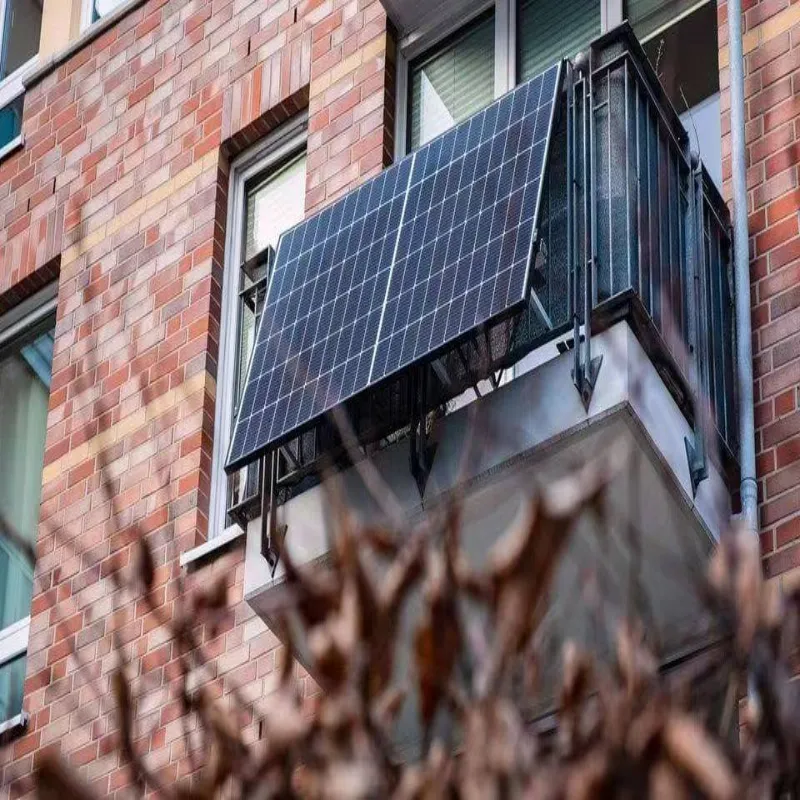

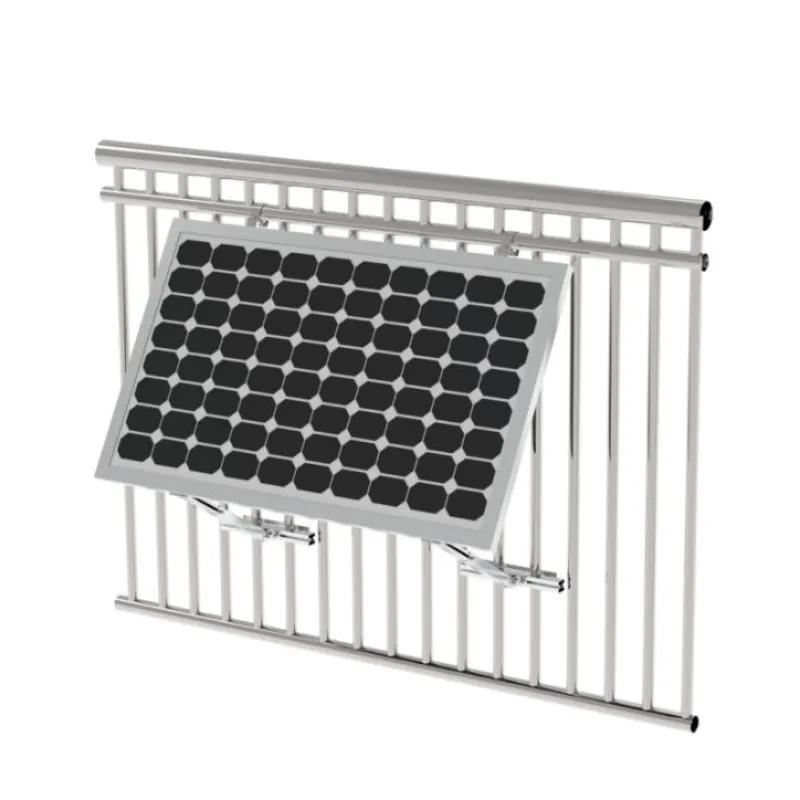

A montagem em varanda foi projetada para instalações fotovoltaicas onde uma estrutura convencional de montagem em telhado não é prática. Sua configuração de fixação conecta a estrutura de montagem do painel solar a uma grade de varanda compatível, evitando a necessidade de perfurar a grade durante a instalação.

Esta configuração é particularmente adequada para instalações em varandas e terraços onde o espaço de montagem disponível é limitado ou a perfuração permanente é indesejável. A adequação da instalação deve ser confirmada de acordo com a estrutura do corrimão, as especificações do módulo fotovoltaico, as condições do local e os requisitos locais aplicáveis.

Características

Instalação de fixação

A estrutura de montagem é fixada diretamente em grades de varanda compatíveis, sem perfurar a grade. Isto reduz o trabalho de modificação estrutural durante a instalação e proporciona uma opção de montagem para varandas onde a montagem convencional no telhado não está disponível ou é inadequada.

O sistema foi projetado para diâmetros de trilhos de até 52 mm, sujeito ao perfil real do trilho e à configuração de montagem.

Ângulo de inclinação ajustável

O sistema de montagem fornece uma faixa de inclinação ajustável de 15° a 30°. O ângulo pode ser selecionado de acordo com a orientação da varanda, disposição dos módulos, espaço disponível e condições de instalação.

A estrutura ajustável também permite que a posição do painel seja modificada quando os requisitos de instalação mudam.

AL6005-T5 Alumínio e Aço Inoxidável SUS304

A estrutura de montagem principal utiliza alumínio AL6005-T5, enquanto o aço inoxidável SUS304 é utilizado para componentes e fixadores específicos.

A combinação fornece uma estrutura de montagem leve em alumínio com componentes de aço inoxidável selecionados para aplicações externas de montagem fotovoltaica. Os materiais são adequados para exposição prolongada a condições exteriores normais, sujeitos às condições ambientais do local de instalação.

Compatível com painéis solares emoldurados de 30–35 mm

O suporte solar para varanda foi projetado para painéis solares emoldurados com espessura de moldura de 30–35 mm.

A espessura da moldura do painel é um parâmetro de compatibilidade importante, mas a compatibilidade final também deve considerar as dimensões do módulo, o perfil da moldura, o peso e a configuração de montagem. Para aplicações de projetos, a Xiamen Honor Energy pode revisar as dimensões relevantes do painel e do corrimão antes da produção.

Uso compacto do espaço da varanda

A estrutura de montagem é projetada em torno da grade existente da varanda, permitindo a instalação de módulos fotovoltaicos sem o uso de uma estrutura de montagem convencional no telhado.

Isso o torna adequado para varandas, terraços, pátios e outras aplicações fotovoltaicas em espaços limitados. A disposição final do módulo depende do comprimento disponível do corrimão, do layout da varanda, das dimensões do módulo e dos requisitos estruturais aplicáveis.

Mais de 20 anos de vida útil projetada

O Suporte Solar para Varanda tem uma vida útil projetada de mais de 20 anos.

O produto combina alumínio AL6005-T5 e aço inoxidável SUS304 com uma estrutura de montagem projetada para aplicações fotovoltaicas externas de longo prazo. Xiamen Honor Energy oferece uma garantia de 10 anos, sujeita aos termos e condições de garantia aplicáveis.

Especificações Técnicas

PERGUNTAS FREQUENTES:

Q1: Esta montagem requer perfuração na grade da varanda?

O suporte solar para varanda Xiamen Honor Energy usa uma configuração de fixação que se conecta a grades de varanda compatíveis sem perfurar a grade. A estrutura do corrimão e os requisitos de instalação local devem ser verificados antes da instalação.

Q2: Quais painéis solares são compatíveis com esta montagem em varanda?

A montagem foi projetada para painéis solares emoldurados com espessura de moldura de 30–35 mm. A compatibilidade final também deve ser confirmada com base nas dimensões do painel, perfil da estrutura, peso e configuração de montagem.

Q3: Quais tamanhos de corrimão são compatíveis com o sistema de montagem?

A compatibilidade especificada dos trilhos é de até 52 mm de diâmetro. A compatibilidade real depende do perfil do guarda-corpo, da geometria, do espaço de montagem disponível e da configuração da braçadeira.

Q4: Qual ângulo de inclinação pode ser ajustado?

O sistema de montagem fornece uma faixa de inclinação ajustável de 15° a 30°. O ângulo apropriado depende da orientação da varanda, da disposição dos painéis, das condições de sombreamento e dos requisitos do local.

Q5: Quais materiais são usados ​​para o suporte solar?

A estrutura de montagem principal utiliza alumínio AL6005-T5 e aço inoxidável SUS304. Esses materiais são selecionados de acordo com os requisitos estruturais e externos do sistema de montagem.

Q6: Você pode verificar a compatibilidade antes da produção?

Sim. A Xiamen Honor Energy pode revisar as especificações relevantes do módulo fotovoltaico, as dimensões da estrutura do módulo, as dimensões dos trilhos e os desenhos do projeto para determinar se a configuração de montagem padrão é adequada.

Controle de fábrica e qualidade

A Xiamen Honor Energy fabrica componentes de montagem solar por meio de processos controlados de produção e inspeção que abrangem inspeção de materiais, conformação ou usinagem, tratamento de superfície, montagem e verificação final.

O controle de qualidade se concentra em:

O controle de material e dimensional ajuda a manter a consistência entre os componentes de montagem e a configuração de instalação fotovoltaica pretendida.

Para pedidos de projeto, as especificações do produto e os requisitos de montagem podem ser revisados ​​de acordo com o módulo, corrimão e condições de instalação aplicáveis.

As opções de embalagem incluem paletes de madeira para exportação e paletes de aço, com o método de embalagem selecionado de acordo com as dimensões dos componentes, quantidades e requisitos de transporte.

Certificações

A Xiamen Honor Energy opera sob um sistema de gestão de qualidade ISO 9001 para suas atividades de fabricação.

Os requisitos relevantes do produto e do mercado incluem:

· Sistema de Gestão da Qualidade ISO 9001

· Requisitos de conformidade relacionados à CE

· Requisitos relacionados ao JIS, quando aplicável

A documentação de conformidade aplicável depende da configuração do produto, da aplicação de instalação e do mercado de destino.
