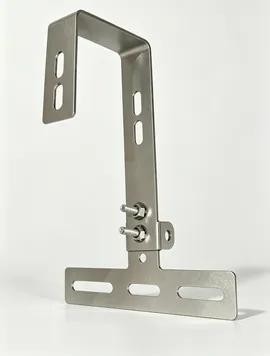

Gancho de telhado de telha solar tipo T ajustável com parafuso duplo

Material

Este tipo de gancho de telhado de telha solar tipo T ajustável com parafuso duplo do fornecedorEnergia de Honra de Xiamenadota estritamente: aço inoxidável SUS304;

Liga de alumínio com acabamento revestido a pó também está disponível (a versão cinza com revestimento a pó mostrada na imagem).

Características estruturais

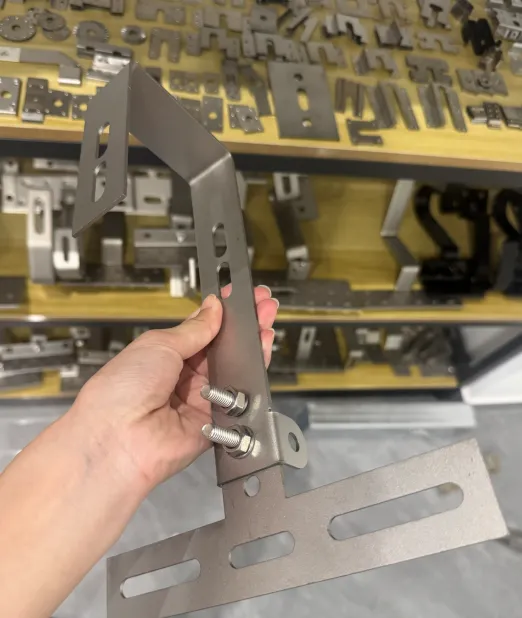

· Parafusos de travamento duplos: fixam o braço vertical e permitem uma ampla gama de ajustes de ângulo, encaixando perfeitamente ladrilhos de formato irregular com grandes diferenças de altura, como ladrilhos espanhóis, ladrilhos em forma de S e ladrilhos esmaltados.

· Orifícios com fenda no braço vertical: permitem ajuste de altura vertical.

· Base em forma de T com ranhuras alongadas: suporta ajuste fino horizontal para fixação firme nas vigas do telhado.

· Talão superior dobrado: para conexão com trilhos de montagem solar.

Diferença do gancho de telha tipo T normal

Este gancho de telhado para telha solar tipo T ajustável com parafuso duplo vem com uma seção superior dobrada em ângulo, proporcionando um curso de ajuste de ângulo muito maior. É especialmente projetado para telhados com telhas profundamente curvadas.

A vantagem

·  O ajuste de 3 vias (altura, posição horizontal e ampla faixa de ângulo) acomoda telhas irregulares e profundamente curvas, como telhas espanholas, telhas S e telhas esmaltadas

· Parafusos de travamento duplos garantem fixação de ângulo estável para telhados difíceis e com inclinação irregular

· Feito de aço inoxidável SUS304 resistente (alumínio com revestimento em pó opcional), 3-4 mm de espessura para alta resistência à carga e ao vento

·  Orifícios alongados com fenda reduzem bastante a dificuldade de instalação no local

· Garantia de 10 anos com vida útil de 25 anos, comprovada para projetos solares no Sudeste Asiático

Como instalar o gancho de telhado de telha solar tipo T ajustável com parafuso duplo

1. Posicione o ponto de instalação nas vigas do telhado e levante a telha.

2. Prenda a base em forma de T nas vigas. Slots alongados permitem ajuste fino horizontal.

3. Afrouxe os parafusos do braço vertical e deslize o gancho para cima e para baixo para definir a altura adequada.

4. Ajuste o ângulo da saliência dobrada superior afrouxando os parafusos de travamento duplos. Aperte ambos os parafusos firmemente quando obtiver o ângulo correto.

5. Monte os trilhos solares no gancho superior com parafusos. Verifique novamente o nível.

6. Redefinir os ladrilhos e fazer tratamento impermeabilizante no ponto de penetração.

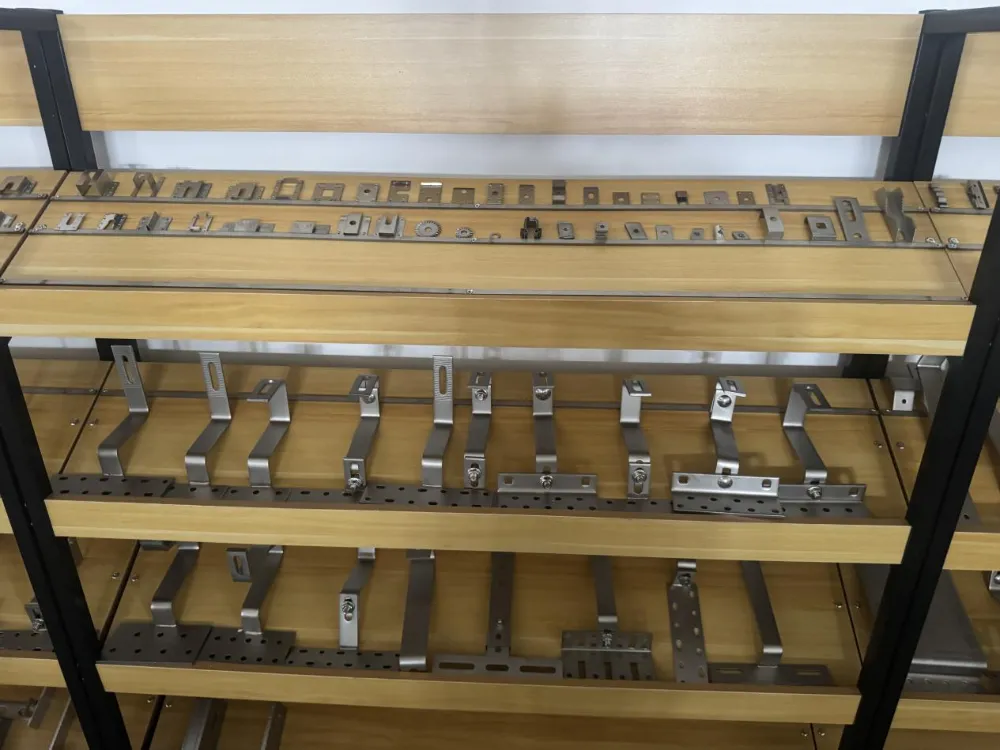

A série  de telhado  de telhado solar ajustável

Oferecemos uma grande variedade de suportes de montagem ajustáveis. Sinta-se à vontade para nos contatar para qualquer dúvida.
