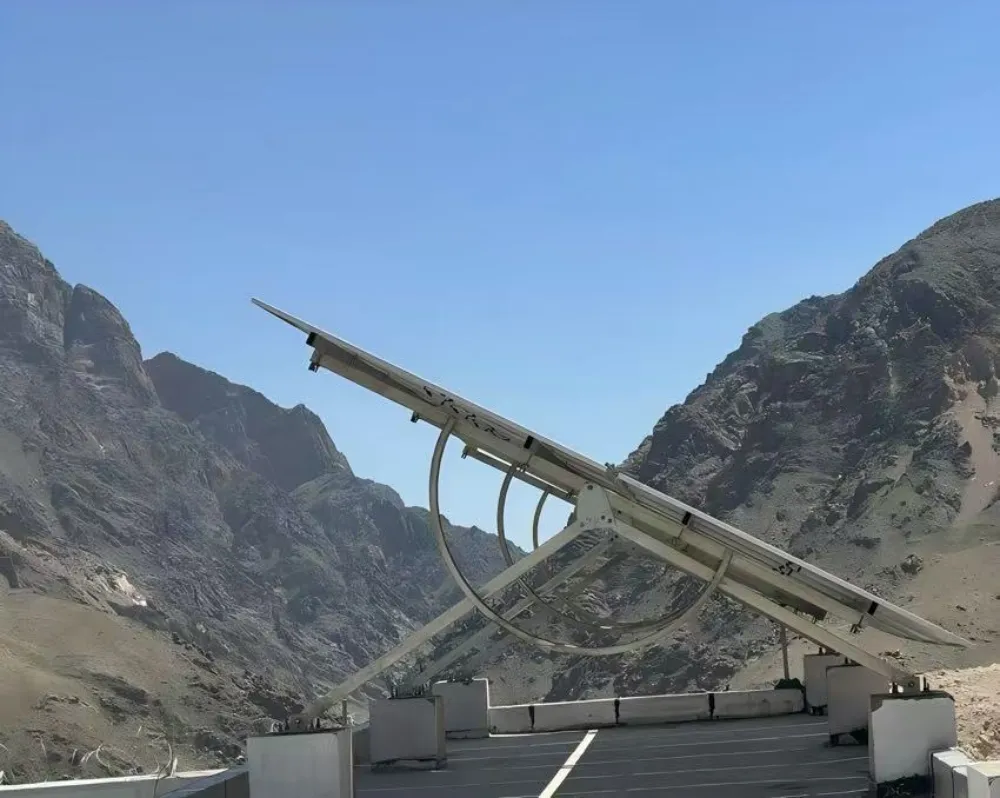

Suporte de solo em aço carbono com inclinação manual e fácil operação

O suporte de solo de aço carbono com inclinação manual de fácil operação e ajustável fabricado pelo sistema Xiamen Honor Energy é construído principalmente em aço carbono, que possui inerentemente excelente resistência e capacidade de carga, permitindo-lhe suportar de forma estável os equipamentos nele instalados, como módulos fotovoltaicos em cenários de aplicação comuns.

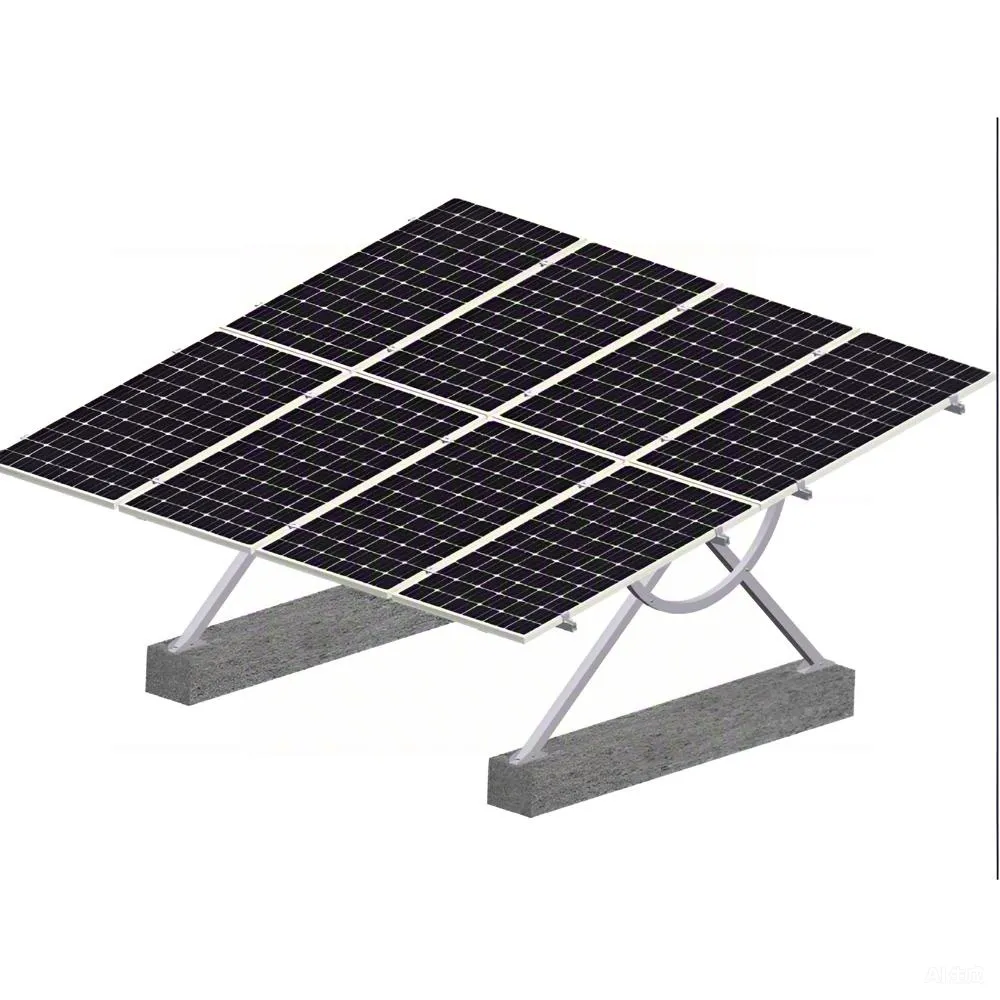

O suporte de solo em aço carbono com inclinação ajustável é uma estrutura de suporte de solo feita principalmente de aço carbono, cuja principal característica é a capacidade de ajustar com flexibilidade o ângulo de instalação.

Especificação

Ambientes de aplicação adequados

1. Telhados planos de concreto para edifícios comerciais e industriais

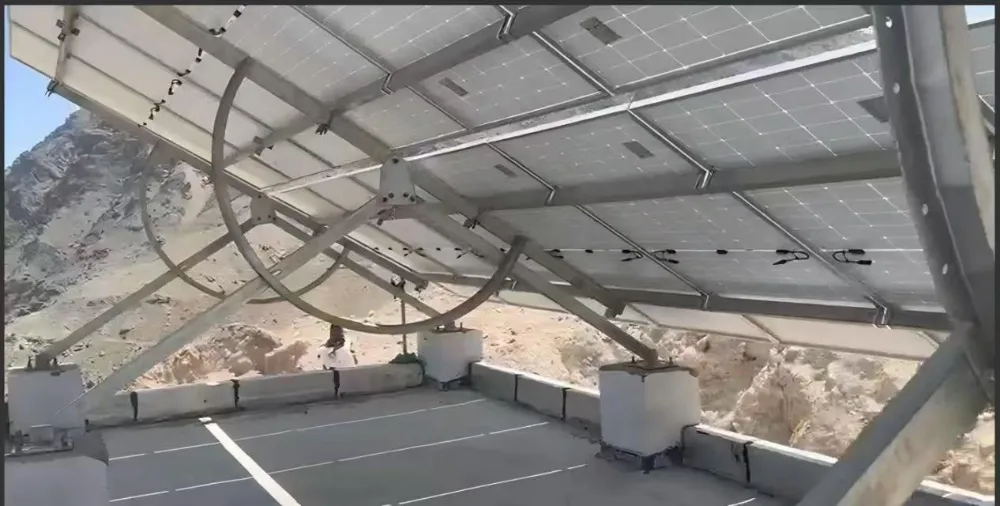

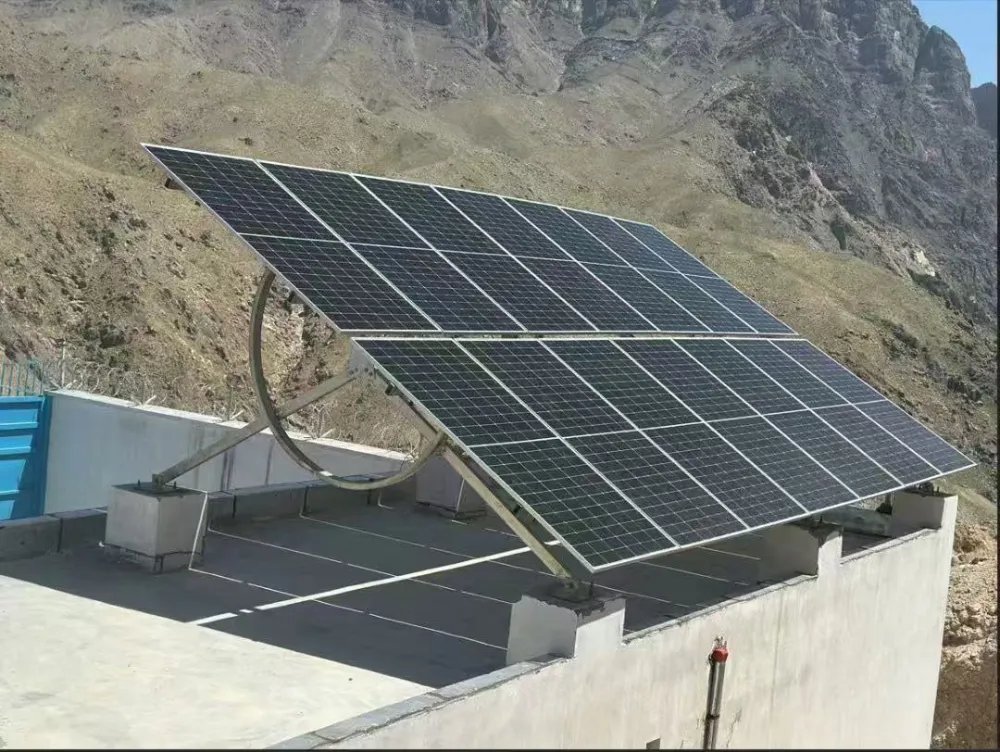

Não são permitidas perfurações na cobertura e danos na camada impermeável; âncoras químicas não podem ser adotadas. O sistema depende de contrapesos de concreto para suporte de carga, e o ângulo de inclinação do módulo pode ser ajustado manualmente no local por meio de braçadeiras em forma de arco.

2. Exigir ajuste fino de inclinação no local de acordo com a latitude local

Os suportes de solo em aço carbono com ângulo ajustável podem ser ajustados manualmente repetidamente no local.

Os parafusos podem ser afrouxados posteriormente para redefinir o ângulo de inclinação para melhor geração de energia.

Ideal para projetos fotovoltaicos comerciais, industriais e distribuídos.

Não é adequado para centrais elétricas terrestres de nível utilitário em escala GW, devido à grande carga de trabalho de ajuste manual.

3. Locais onde as estruturas existentes não serão danificadas

Telhados ou terrenos pavimentados onde o proprietário proíbe perfurações que possam danificar as camadas impermeáveis ​​ou o pavimento.

A vantagem

O ângulo do suporte de solo de aço carbono com ângulo ajustável pode ser ajustado para corresponder à forma como a luz entra. É aço carbono com uma camada de zinco, por isso mantém-se bem, não enferruja e funciona muito bem ao ar livre. Além disso, a configuração é fácil – você economiza tempo e trabalho.

Que podemos projetar suportes de inclinação ajustáveis ​​personalizados de acordo com o tamanho do local, quantidade de painéis solares e condições climáticas locais fornecidas pelos clientes, e analisar a eficiência de utilização da energia solar para os clientes.

Nosso design também leva em conta a força necessária para o ajuste manual, garantindo que os usuários possam ajustar a inclinação facilmente, sem esforço extra.

A instalação

1. Primeiro, marque onde os colchetes precisam ficar para descobrir seus locais exatos.

2. Fixe a base usando parafusos de expansão para fixá-la no chão.

3. Junte o suporte principal - conecte os postes verticais e as travessas.

4. Coloque o ajustador de ângulo e ajuste-o para a inclinação necessária. 5. Aperte bem todas as peças e certifique-se de que nada esteja instável.

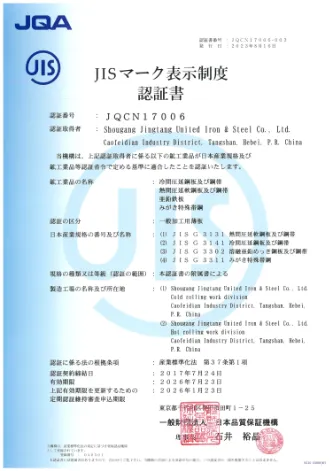

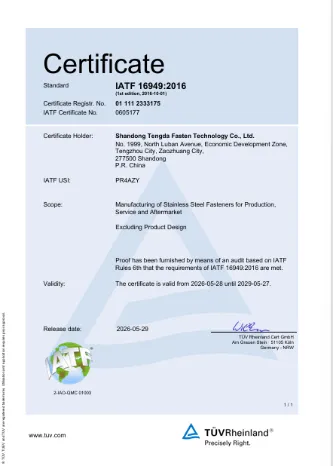

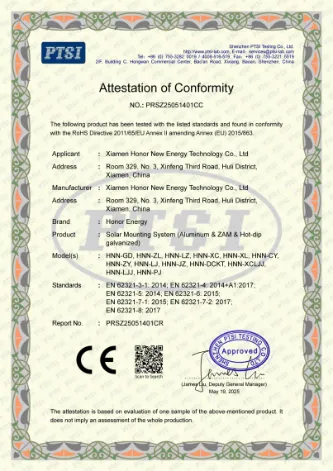

A certificação

Possuímos certificados TUV, CE e JIS. O controle total de qualidade do processo abrange desde matéria-prima até produtos acabados. Nossa equipe técnica e de vendas oferece suporte completo para clientes fotovoltaicos globais.

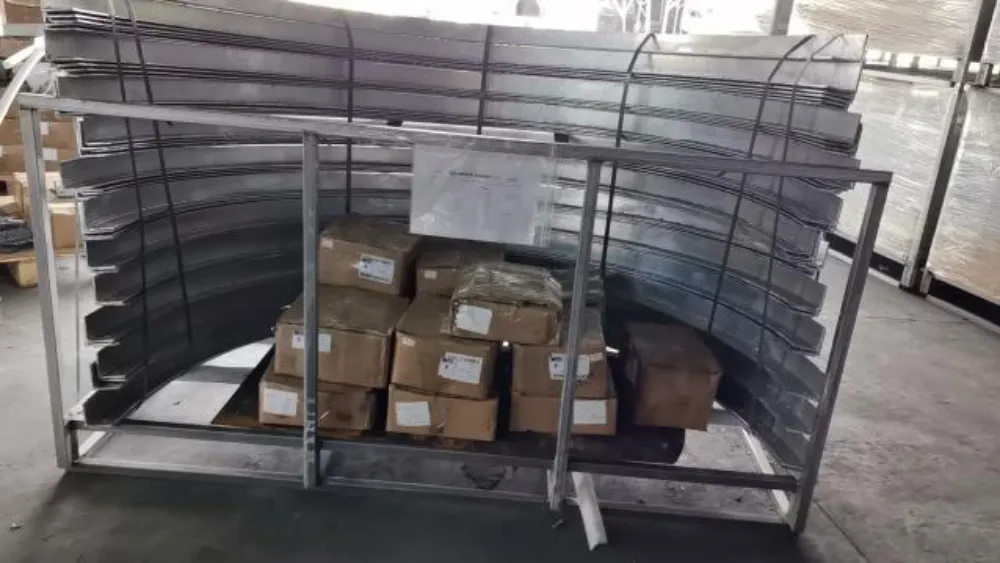

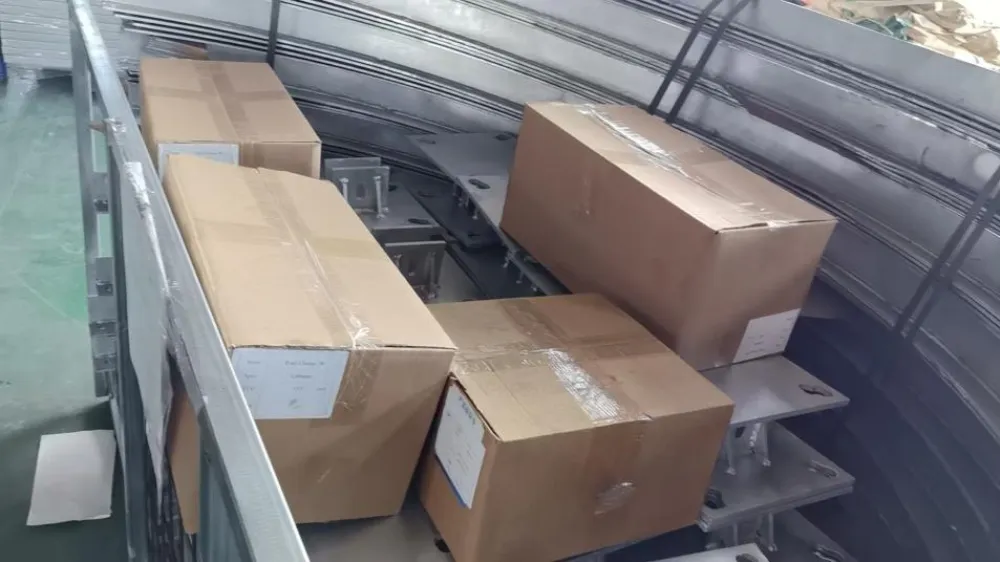

A embalagem

Todos os nossos produtos são enviados com paletes de aço ou madeira, que protegem as estruturas de montagem contra deformações para facilitar o transporte. Pequenos componentes são embalados em caixas.

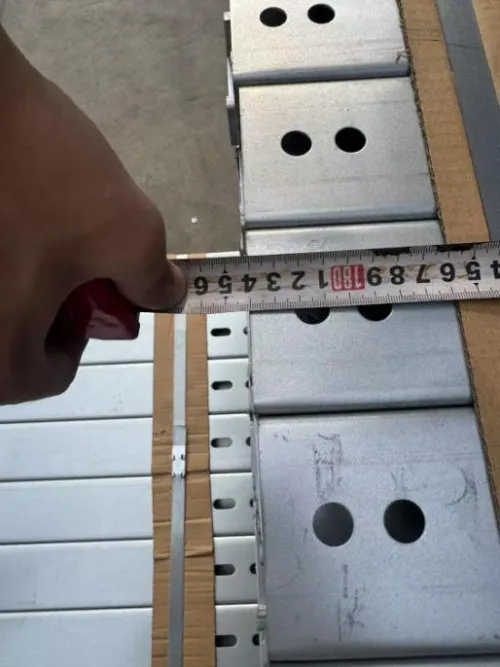

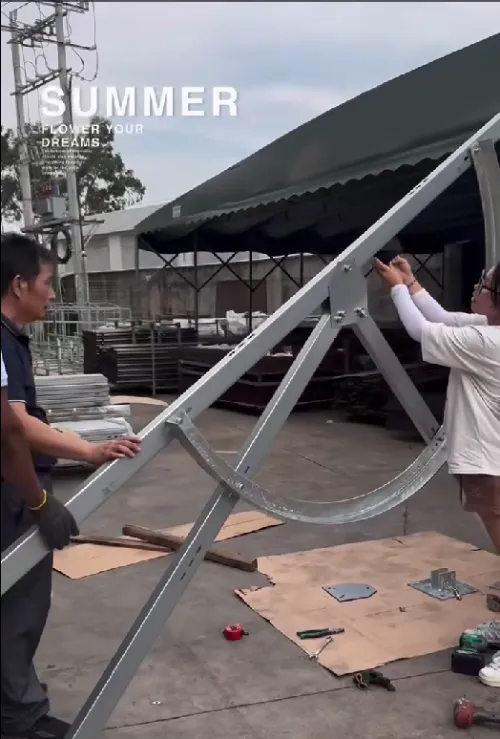

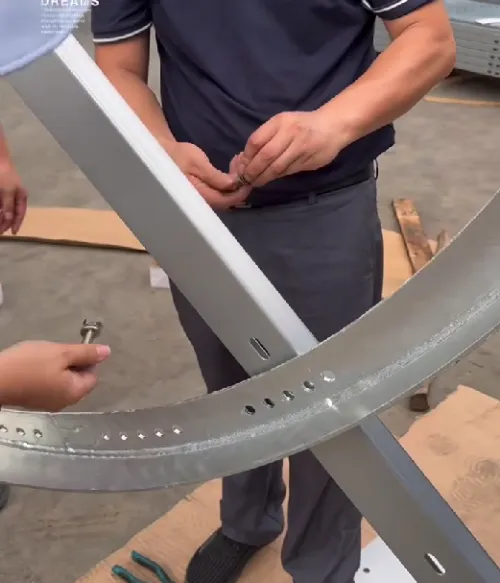

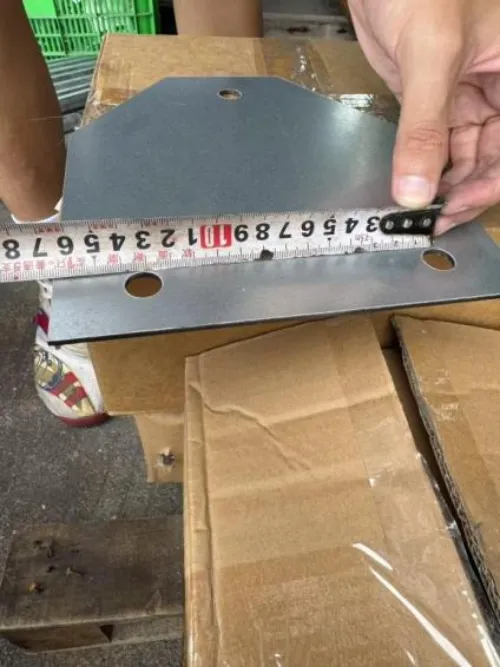

A pré-montagem e inspeção de fábrica

Todos os produtos passam por inspeção de pré-montagem antes do envio. Verificamos os principais dados, incluindo ângulo, dimensão e espessura, para garantir que os itens entregues atendam às expectativas do cliente.

Perguntas frequentes

P: A que ângulo de inclinação este suporte pode se ajustar?

R: A faixa de inclinação ajustável padrão é de 10°-35°. O ângulo máximo personalizado de até 40° está disponível com base na latitude do projeto. O ângulo é bloqueado manualmente através do furo ranhurado em forma de arco semicircular. Aperte os parafusos após ajustar o ângulo; nenhum acessório extra é necessário.

P: Montagem com lastro ou tipo penetração?

R: Este é um sistema de montagem lastrado, fixado por contrapesos inferiores de concreto. Não é necessária perfuração no telhado e a camada impermeável do telhado não será danificada. A solução de instalação perfurada é opcional para projetos de alta carga eólica.

P: Quais são as capacidades de carga de vento e neve?

A: Carga de vento de projeto padrão: 60 m/s; carga de neve: 1,6 kN/m².

P: Pode ser instalado tanto em telhados planos quanto no solo?

R: Ele é projetado principalmente para telhados planos de concreto. Também pode ser usado em terreno plano endurecido. A instalação direta em solo macio não é recomendada; bases de concreto são necessárias para projetos de solo.

P: É adequado para áreas costeiras de névoa salina?

R: Os perfis de alumínio padrão resistem às condições normais de umidade. Um kit completo de parafusos SS304 é recomendado para locais a até 5 km da costa para prolongar a vida útil.

P: Quão difícil é a instalação? Quais ferramentas são necessárias?

R: Design modular pré-montado. São necessárias apenas ferramentas manuais básicas, como chaves inglesas e chaves de caixa. São fornecidos desenhos detalhados de instalação. Nenhum equipamento especial para serviços pesados ​​é necessário.

P: O ângulo de inclinação pode ser ajustado após a instalação?

R: Sim. Afrouxe os parafusos de travamento na dobradiça do arco, redefina para o ângulo alvo e reaperte todos os parafusos.

P: Qual é o período de garantia?

 R: Garantia de 12 anos para peças estruturais de alumínio. As opções de garantia estendida são negociáveis.

P: Qual é o prazo de produção?

R: Normalmente 7:15 dias úteis após o depósito recebido, sujeito à quantidade total do pedido.
