Montagem de pés L para telhado solar de metal

Funcionalmente, o suporte de pés em L para telhado solar metálico serve como elo central entre o suporte fotovoltaico e o telhado. A parte horizontal é fixada ao corpo ou superfície da viga do telhado, enquanto a parte vertical é conectada ao trilho-guia do suporte, proporcionando suporte de carga ao painel fotovoltaico e garantindo que o módulo mantenha uma postura estável em diversos ambientes.

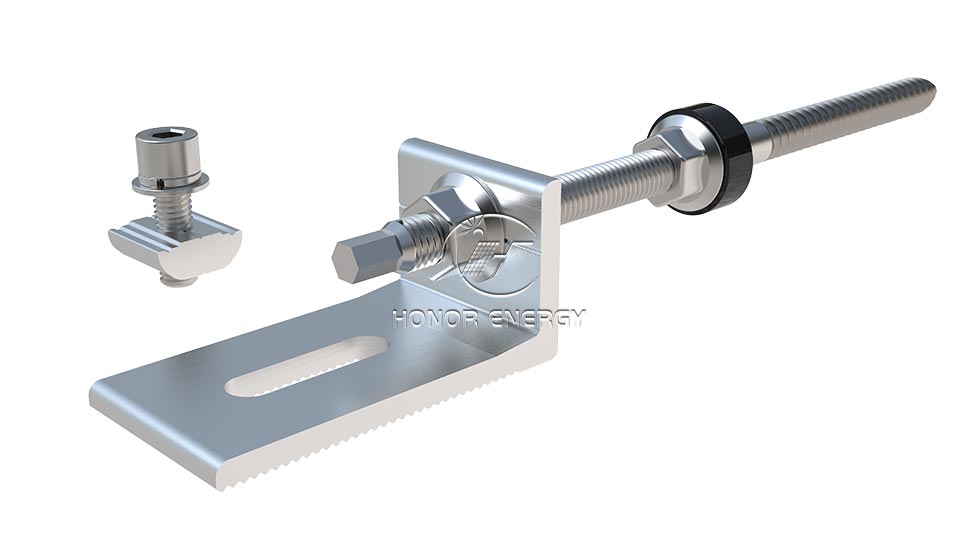

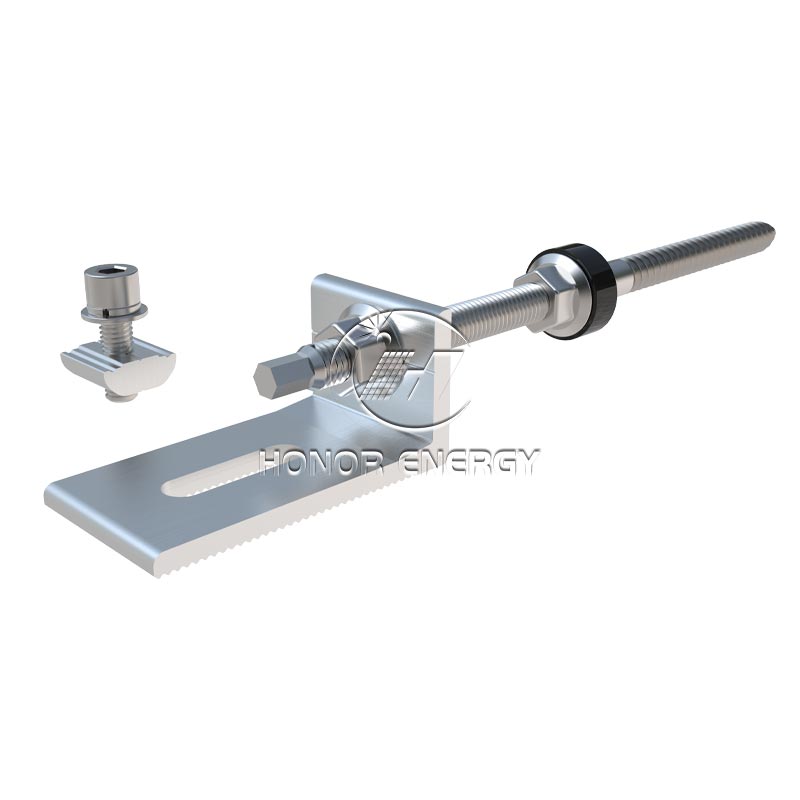

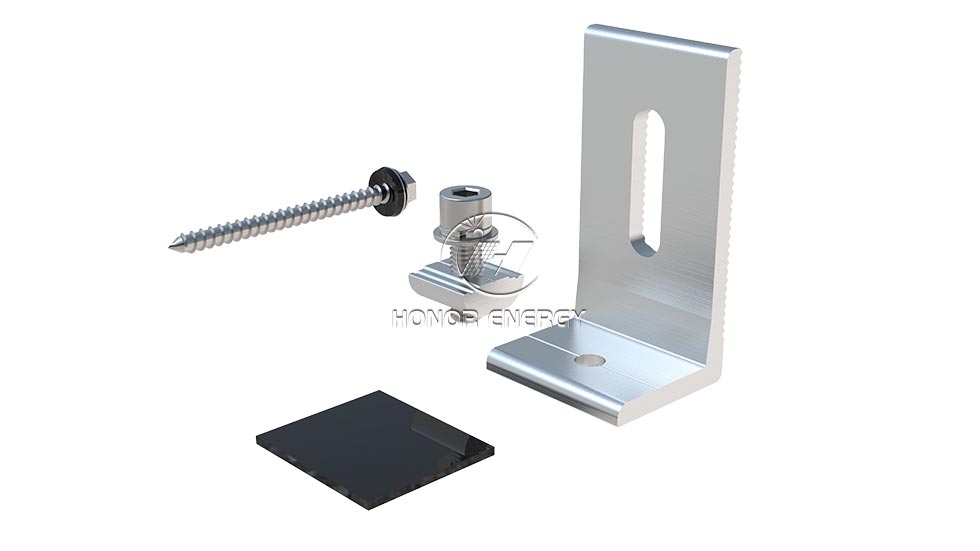

Estruturalmente, os pés em L têm o formato de um "L" - design simples, mas funciona muito bem. A parte plana possui furos roscados para parafusá-la e a parte vertical possui pontos para conectar os trilhos. Alguns até vêm com um defletor de água articulado. Esse pequeno pedaço impede que a chuva penetre pelos orifícios dos parafusos, para que seu telhado fique mais protegido contra a água.

Os pés L são geralmente feitos de liga de alumínio ou aço inoxidável. O tipo de alumínio AL6005-T5 é leve, mas forte, por isso não pesa muito no teto. Os de aço inoxidável SUS304 são muito bons no combate à ferrugem - perfeitos para locais superúmidos ou próximos ao litoral. De qualquer forma, eles duram muito tempo.

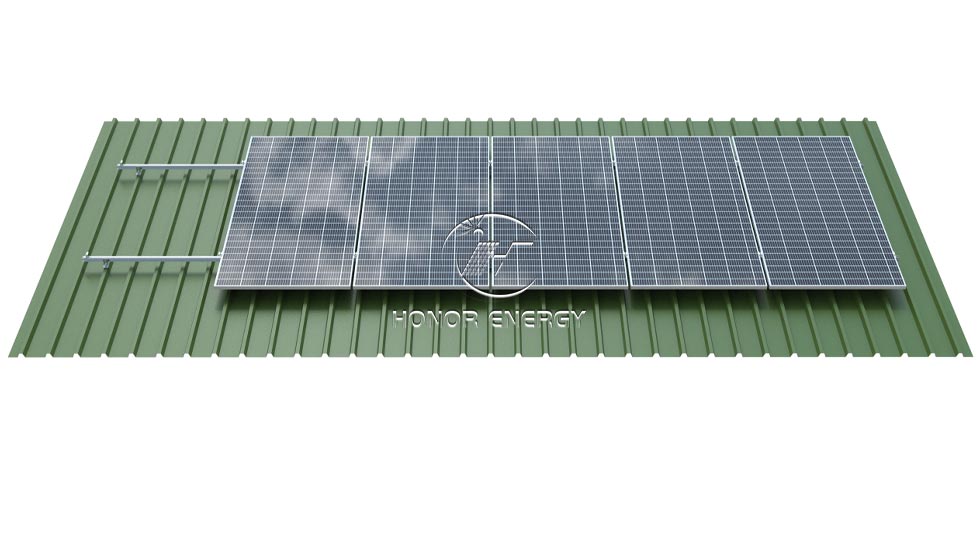

Tem duas grandes vantagens: fácil de instalar e super adaptável. O design modular torna a configuração rápida – economiza trabalho e tempo. Funciona com todos os tipos de configurações de painel, estejam eles alinhados horizontalmente ou verticalmente. E pode suportar ventos fortes e neve intensa, de modo que o sistema solar funciona de forma confiável durante anos.

vantagem

1. Ajustes estruturais: A parte horizontal é mais espessa, com design antiderrapante - torna-a 30% mais resistente. Esse defletor de água ajustável único, com uma almofada de silicone, mantém os vazamentos super raros – menos de 0,1% de chance.

2.Fácil de instalar:O suporte de pés L para telhado solar de metal é modular, além de possuir furos pré-perfurados em tamanhos diferentes - reduz o tempo de instalação em 40%. Alternando entre linhas horizontais e verticais? Não são necessárias peças extras.

3. Vantagem de serviço: Nosso suporte de pés em L para telhado solar de metal vem com uma garantia estendida de 12 anos. Oferecemos suporte técnico 24 horas por dia, 7 dias por semana, e as consultas pós-venda são respondidas em um dia. Além disso, o preço é 10% inferior ao de outros produtos de qualidade semelhante.

Instruções de instalação

1. Posicionamento e perfuração: De acordo com a posição de instalação marcada na estrutura do telhado, faça furos no corpo da viga ou em pontos fixos para garantir que as posições dos furos sejam verticais.

2.Seção horizontal fixa: Alinhe a parte horizontal do pé L com a superfície de instalação, aperte-a com parafusos que passam pelos orifícios passantes e instale juntas à prova d'água para evitar vazamentos.

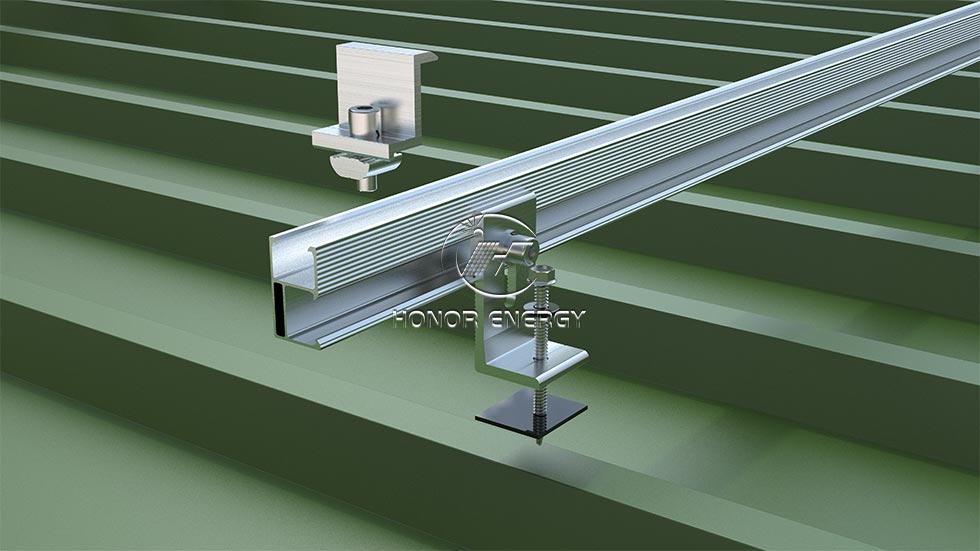

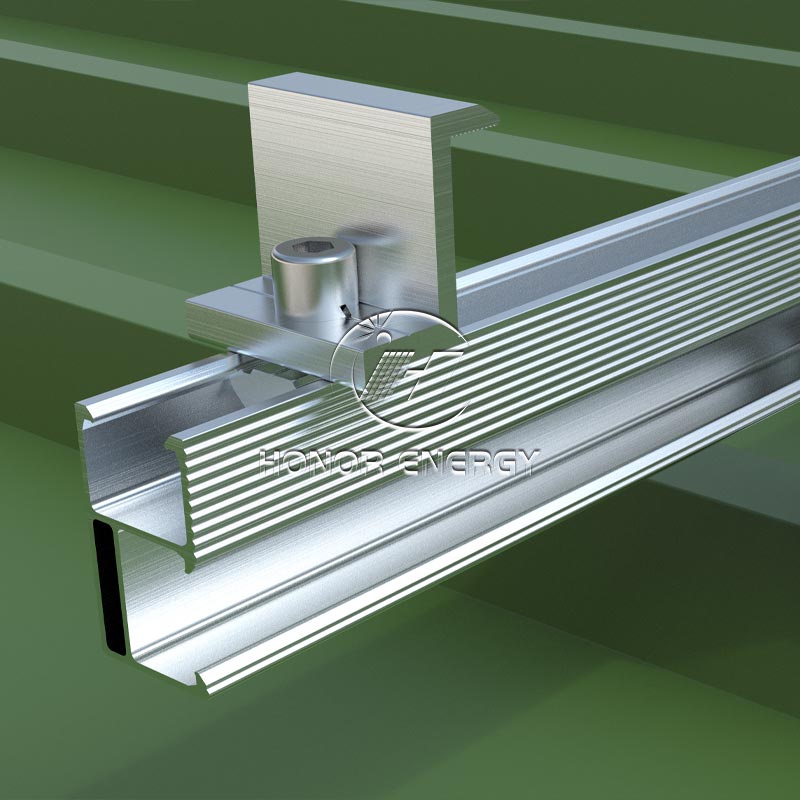

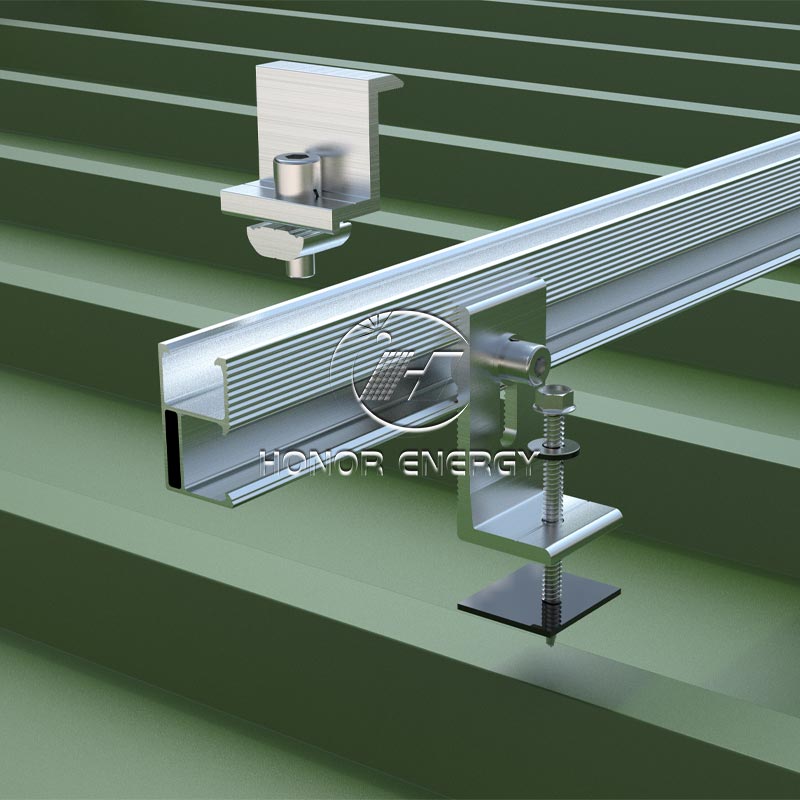

3.Conecte o trilho guia: Alinhe o trilho guia de suporte fotovoltaico com o orifício reservado na seção vertical dos pés L solares, aperte-o com parafusos e ajuste o nivelamento.

4. Inspeção à prova d'água: Se uma barreira de água estiver desgastada, gire-a para a posição de montagem. Verifique se as vedações de todos os parafusos estão intactas e conclua a instalação.
