Braçadeira final solar

Componentes fixos: Através da coordenação do corpo da pinça e dos parafusos, as extremidades dos módulos fotovoltaicos são firmemente travadas nos trilhos guia do suporte, equilibrando o peso próprio dos módulos e as cargas externas (como vento e neve, pressão do vento).

Proteção de buffer: Alguns grampos finais são equipados com juntas de borracha ou silicone no interior, o que pode reduzir o atrito direto entre a estrutura do componente e o corpo do grampo de metal, evitar que a estrutura seja arranhada e, ao mesmo tempo, aliviar a expansão térmica e o estresse de contração causado pelas mudanças de temperatura.

Adaptação e ajuste: Diferentes especificações de braçadeiras finais de painéis solares podem ser adaptadas a módulos fotovoltaicos de diferentes espessuras (geralmente 20-50 mm) e diferentes tipos de estrutura (como liga de alumínio, plástico reforçado com fibra de vidro), atendendo a diversos requisitos de instalação.

A braçadeira de trilho final é amplamente utilizada em cenários como usinas fotovoltaicas montadas no solo, sistemas fotovoltaicos distribuídos em telhados e paredes de cortina fotovoltaicas. É particularmente adequado para estruturas de instalação planas ou inclinadas onde é necessário fixar a lateral dos componentes. É um componente auxiliar de fixação indispensável em sistemas de suporte fotovoltaicos.

A braçadeira final é dividida em quatro tipos:

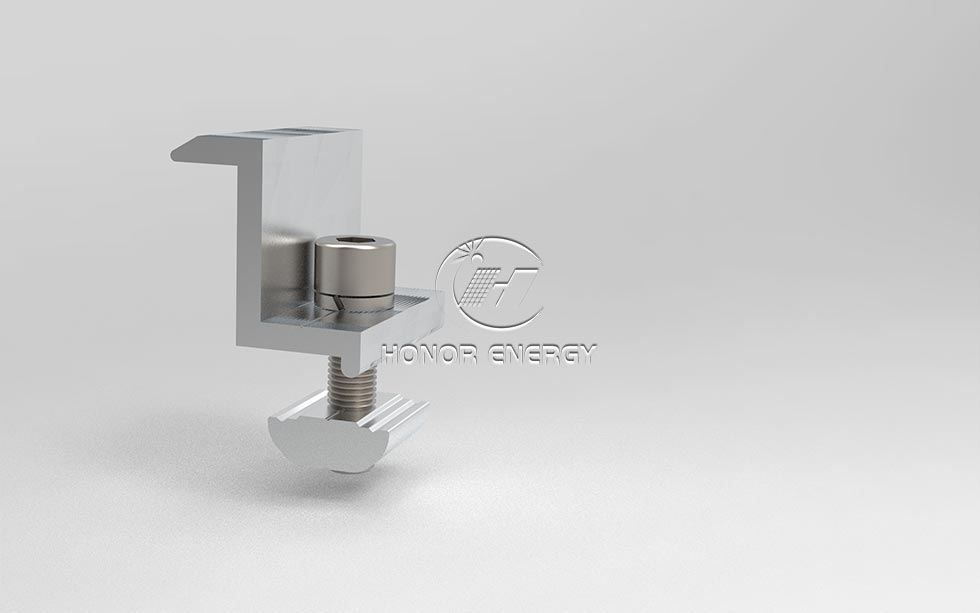

1. Braçadeira de extremidade comum: O ajuste do parafuso é adaptado a componentes de múltiplas espessuras, respondendo de forma flexível às diferenças de especificação.

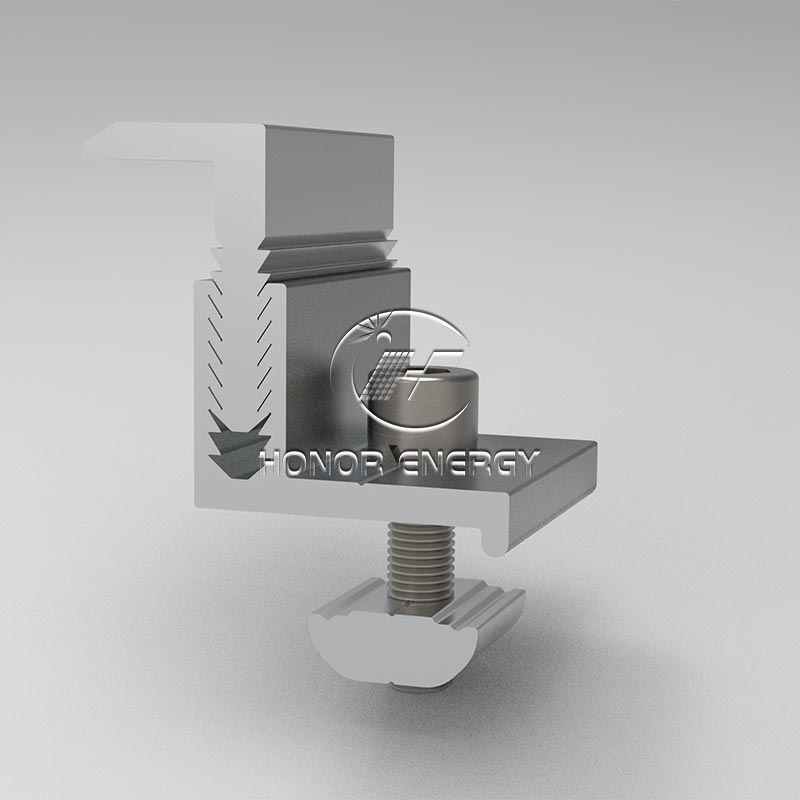

2. Braçadeira final ajustável: O ajuste do parafuso é adaptado a componentes de múltiplas espessuras, respondendo de forma flexível às diferenças de especificação.

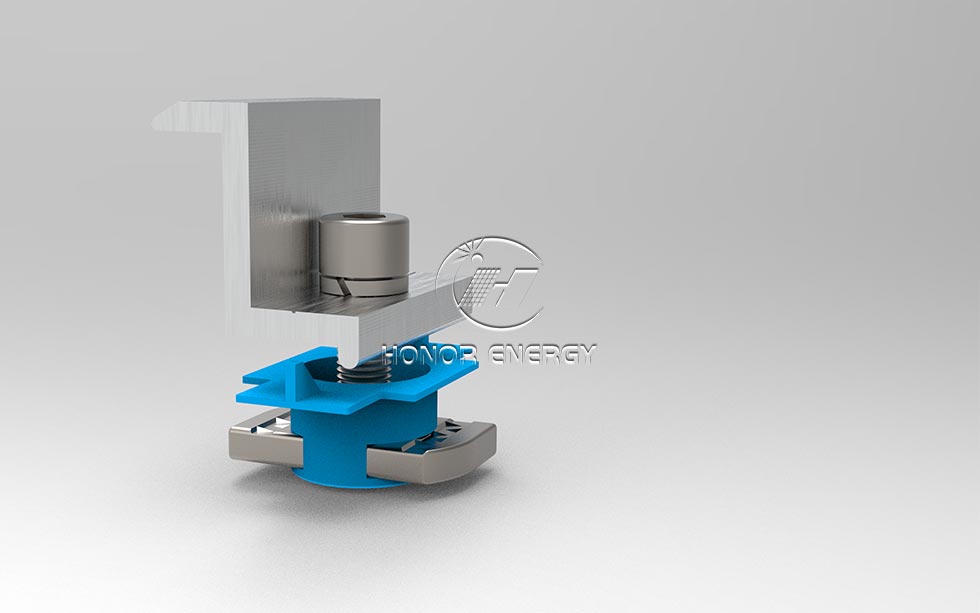

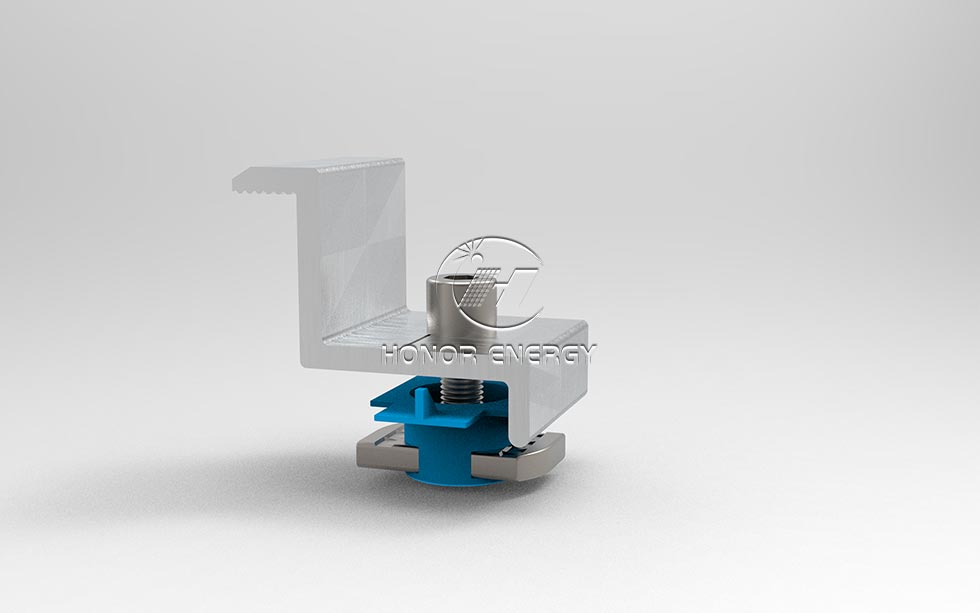

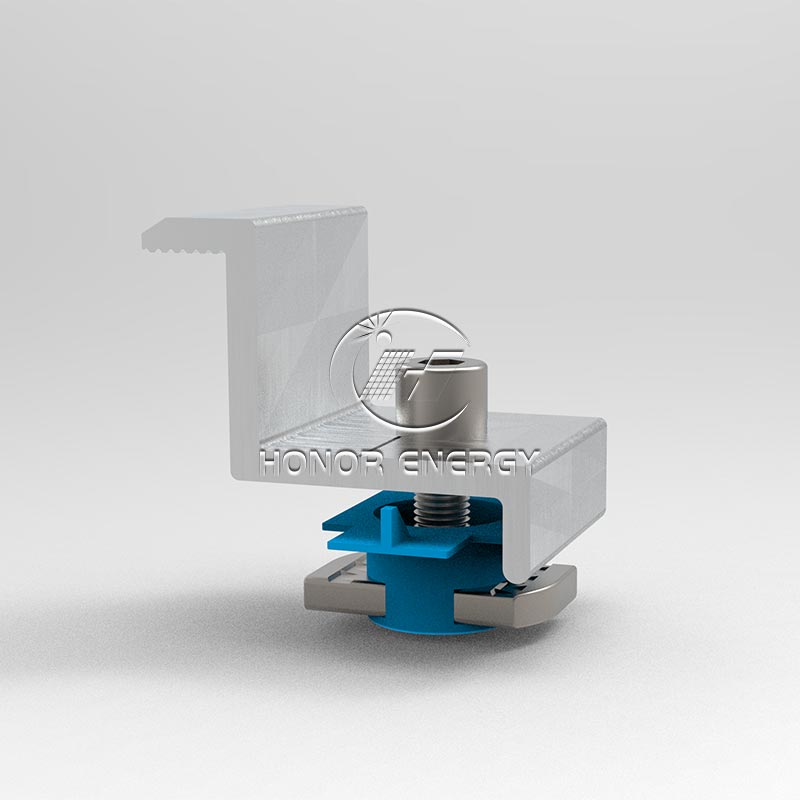

3. braçadeira de extremidade de asa de plástico: com flanges e juntas de plástico, é resistente a arranhões, reduz o estresse e protege a estrutura.

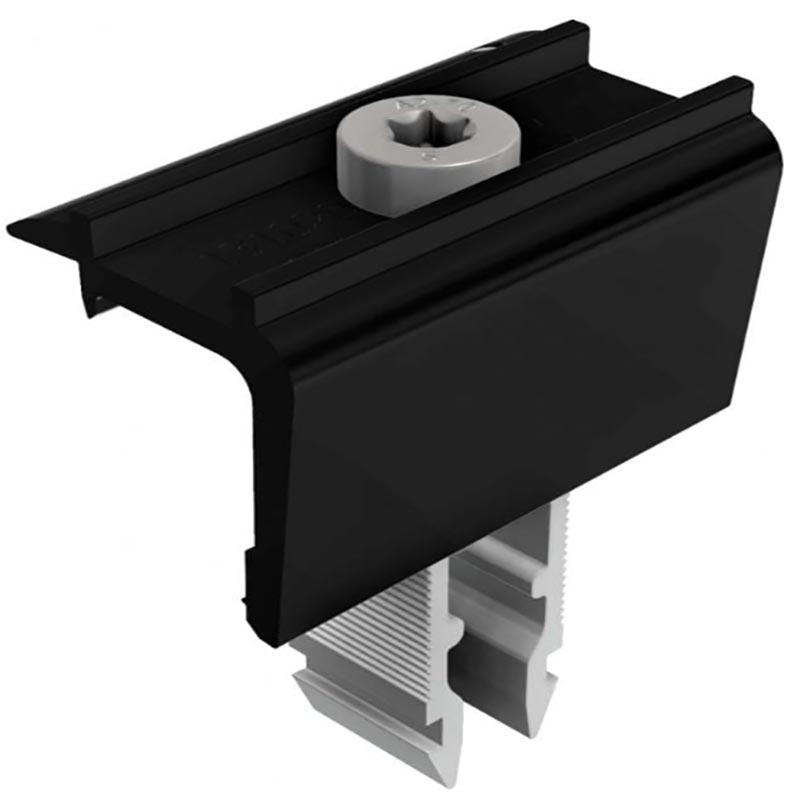

4. braçadeira de extremidade rápida: o design de encaixe/slot permite uma instalação rápida sem ferramentas e acelera a construção em grande escala.

vantagem

1. Gama completa de modelos cobertos: modelos ajustáveis, padrão, asa de plástico e modelos rápidos estão disponíveis, compatíveis com componentes que variam de 20 a 55 mm, atendendo a todos os requisitos de resistência a arranhões e instalação rápida.
2. detalhes pontos bônus: o modelo de asa de plástico apresenta uma moldura protetora de buffer duplo, o modelo ajustável é ajustado com precisão, o modelo preto tem uma mistura fosca de cenário e o snap-on de instalação rápida foi testado para durabilidade após 100.000 ciclos.
3. Garantia de paz de espírito: certificação IEC + garantia de 12 anos, compra em massa com baixa perda e tranquilidade

Instruções de instalação

Antes da instalação

Verifique se o modelo corresponde à espessura da braçadeira terminal solar (20-55 mm) e limpe as manchas de óleo e poeira na superfície de instalação.

Procedimento de instalação

Posicionamento: Centralize o corpo do grampo entre a lateral do componente e o trilho-guia e alinhe as bordas.
Pré-fixação: Aperte manualmente os parafusos para aplicar força leve e nivelar os componentes.
Aperto: Use uma chave de torque para apertar a 8-12N · m para garantir um ajuste firme sem qualquer folga.

Nota de edição especial

Grampo plástico da extremidade da asa: O flange plástico deve estar completamente alinhado com a borda do componente.
Braçadeira de extremidade rápida: Depois de empurrar para dentro do slot do cartão, pressione a fivela até que ela trave com um "clique" e, em seguida, empurre suavemente até que não haja deslocamento.
