Minitrilho solar

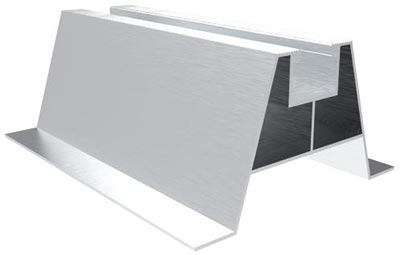

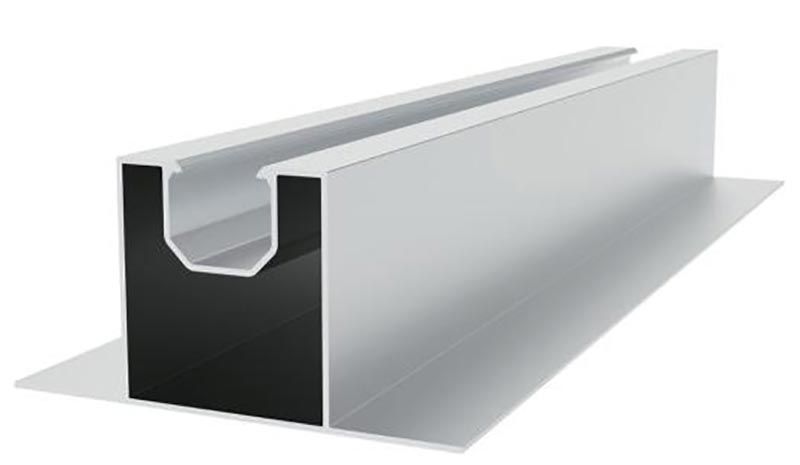

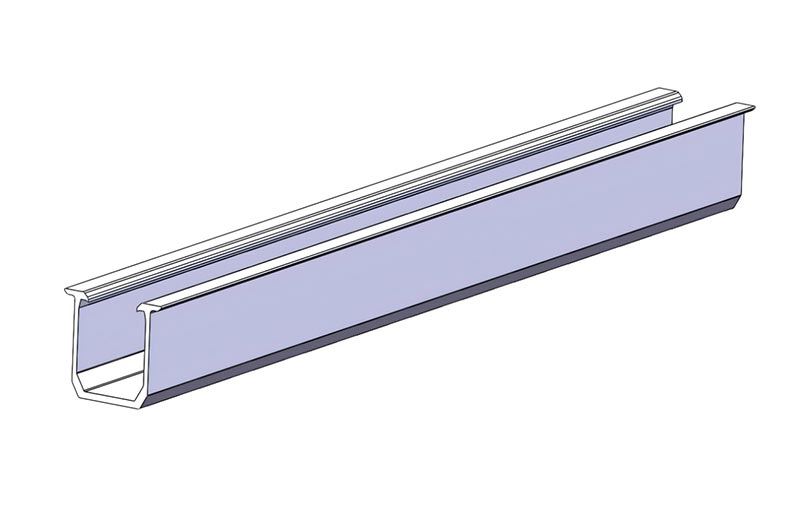

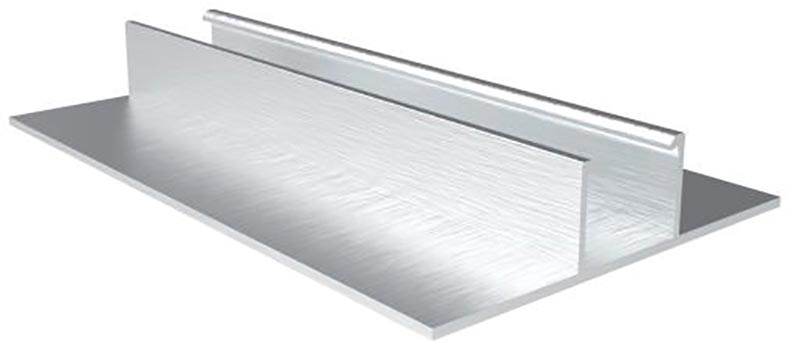

Minitrilho solar feito de liga de alumínio de alta resistência 6005-T5 (anodizado para anticorrosão) com conectores de aço inoxidável SUS304, funciona com telhas de aço coloridas / chapas galvanizadas para resistir à ferrugem e danos externos. Pesando apenas 1kg por metro, utiliza “fixação no ponto de pico” para distribuir as cargas uniformemente, evitando pressão extra em telhados metálicos.

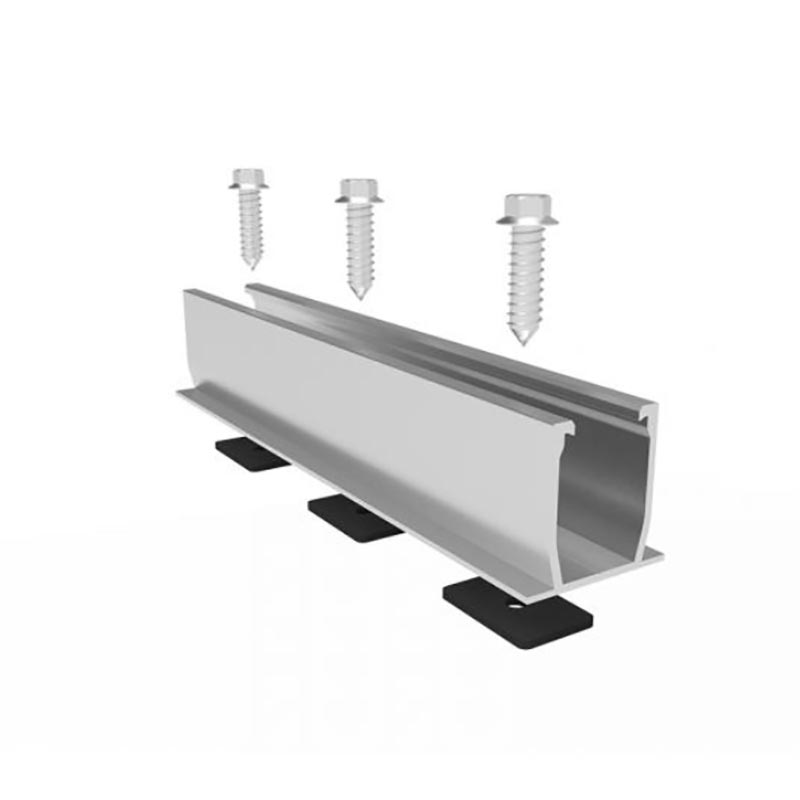

Para telhados metálicos finos (0,8-1,2 mm de espessura), não é necessária pré-perfuração. É fixado nos topos do telhado através de parafusos ou fivelas auto-roscantes, sem danificar o telhado. Uma almofada de borracha EPDM na parte inferior do trilho se ajusta à superfície ondulada, garantindo estabilidade e impermeabilização.

Com apenas 3 peças principais (trilhos, braçadeiras intermediárias/finais) e alta pré-montagem, não é necessária soldagem/corte no local. Uma equipe de 2 pessoas pode instalar 100㎡ de trilhos e módulos em 1 dia, economizando 40% de tempo e mão de obra. Ele se adapta à maioria dos módulos com/sem moldura e suporta arranjo vertical/horizontal.

O minitrilho resiste a ventos de 60m/s e cargas de neve de 1,4kN/㎡, trabalhando a -35℃~65℃. Todas as peças anticorrosivas garantem uma vida útil de 20 anos, além de uma garantia de 10 a 15 anos – é necessária pouca manutenção posterior.

Ao alterar os suportes/braçadeiras, o minitrilho de telhado de metal se adapta a telhados metálicos trapezoidais, corrugados, com costura vertical e com trava angular. Funciona para pequenos sistemas residenciais e grandes projetos comerciais, com ajuste de inclinação de 0°-60° para aumentar a geração de energia.

Como instalar？

1.Posicionamento: Marque as linhas centrais do trilho (erro ≤5mm vs largura do módulo) e fixe os pontos nos picos com um nível.

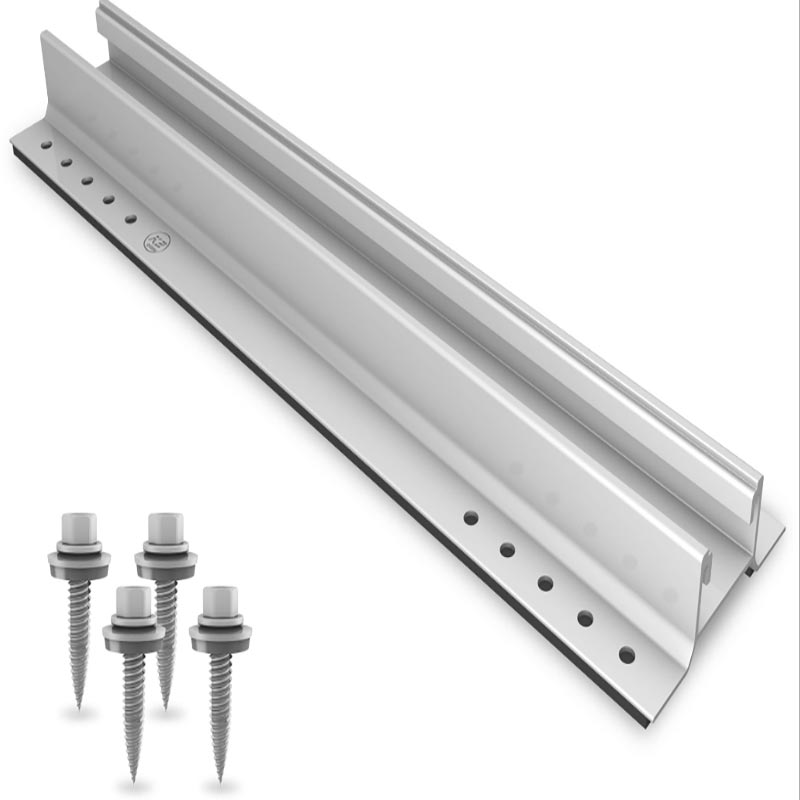

2. Fixe os trilhos: prenda os trilhos aos picos por meio de parafusos autoatarraxantes (3-4 por metro) com arruelas à prova d'água.

3.Instale os grampos: Coloque os grampos nas extremidades dos trilhos. Coloque grampos intermediários entre os módulos, espaçados de acordo com a largura do módulo.

4. Encaixe os módulos nas braçadeiras

Deixe uma folga de 5-10 mm

Aperte todos os parafusos

Verifique a vedação e a estabilidade

Aplicativo

Isso é perfeito para telhados de fábricas e armazéns. Você pode instalar um grande painel solar e conectar seu sistema à rede rapidamente.

Residencial: Minitrilho solar de alumínio para telhados inclinados de metal residenciais - equilibra suporte de carga e estética.

Ambientes Especiais: Estável em oficinas com alta umidade ou áreas costeiras, sem necessidade de anticorrosão extra.
