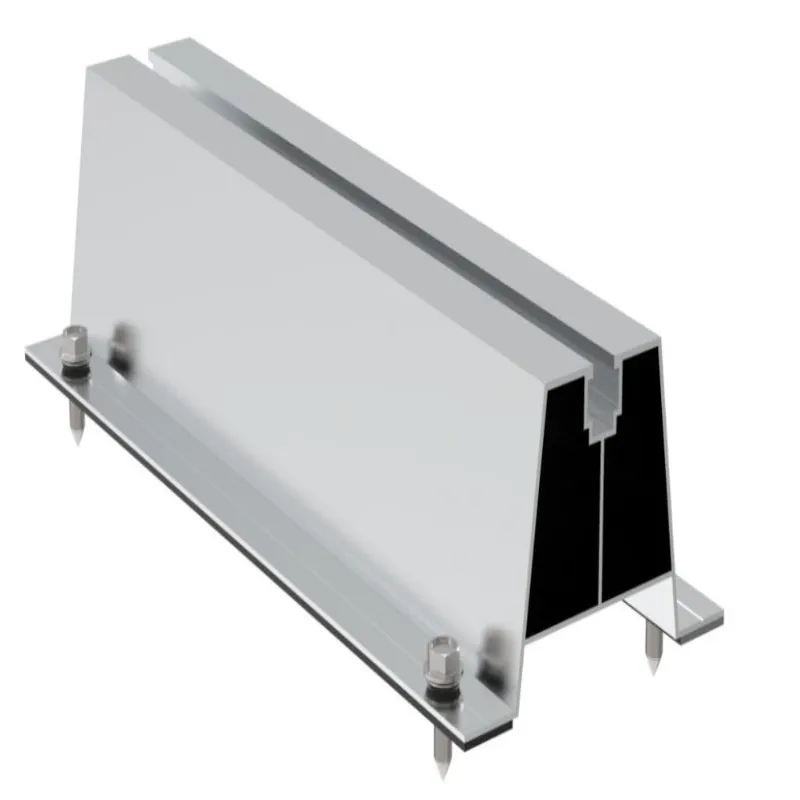

Trilho de montagem solar de alumínio U70

Trilhos de montagem solar de alumínio U70 da Xiamen Honor Energy para compras no atacado. Ele oferece desempenho confiável em ambientes costeiros com névoa salina, zonas chuvosas, áreas de alta temperatura e locais propensos a geadas. No entanto, não é adequado para locais com corrosão química severa, a menos que seja aplicado tratamento protetor adicional. Além do modelo U70, também fornecemos variantes alternativas, incluindo o U30 e o U50. Além disso, podemos oferecer recomendações técnicas profissionais com base nas condições reais do local.

Especificações do produto

Vantagens

O design econômico do minitrilho reduz o consumo de alumínio e a carga no teto.

A instalação rápida no local economiza custos de mão de obra para grandes projetos comerciais de telhados.

Ajuste perfeito para telhados metálicos trapezoidais/corrugados, com juntas EPDM impermeáveis.

Liga de alumínio 6005 T5 de alta resistência, bom desempenho de carga de vento e neve.

Slot T universal, compatível com a maioria dos grampos fotovoltaicos e módulos solares.

Perfil de comprimento curto, conveniente para embalagem e transporte, menor risco de deformação.

Como instalar o trilho de montagem solar de alumínio U70

Passo 1: Localize as terças sob o telhado metálico e marque as posições de perfuração. Os parafusos devem ser fixados nas terças e não apenas na telha.

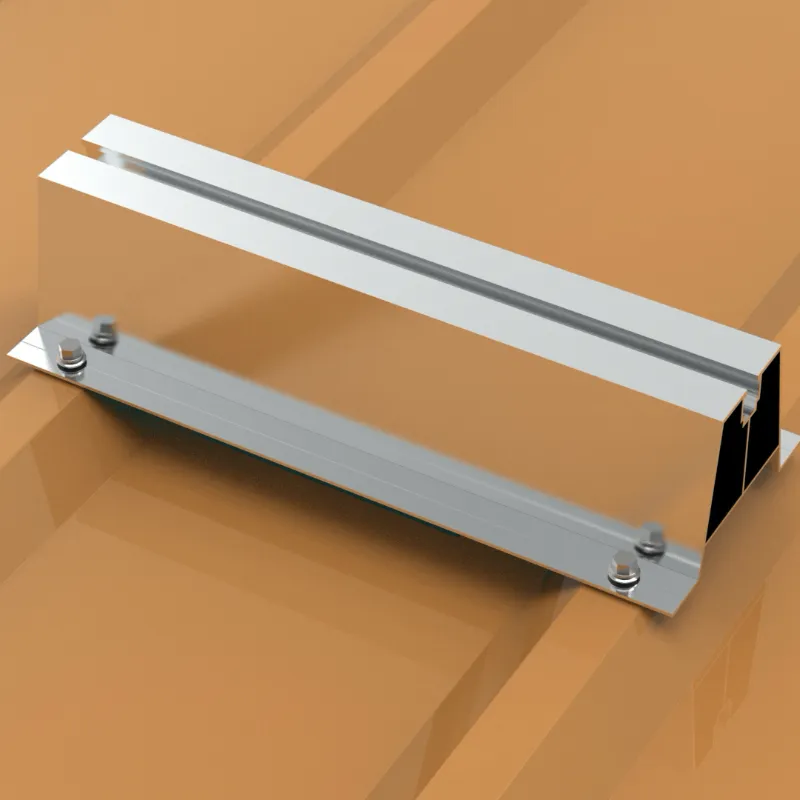

Passo 2: Coloque o trilho U70 na posição marcada. Fixe a terça do telhado com parafusos autoperfurantes juntamente com juntas impermeáveis ​​de EPDM. Aperte com o torque necessário.

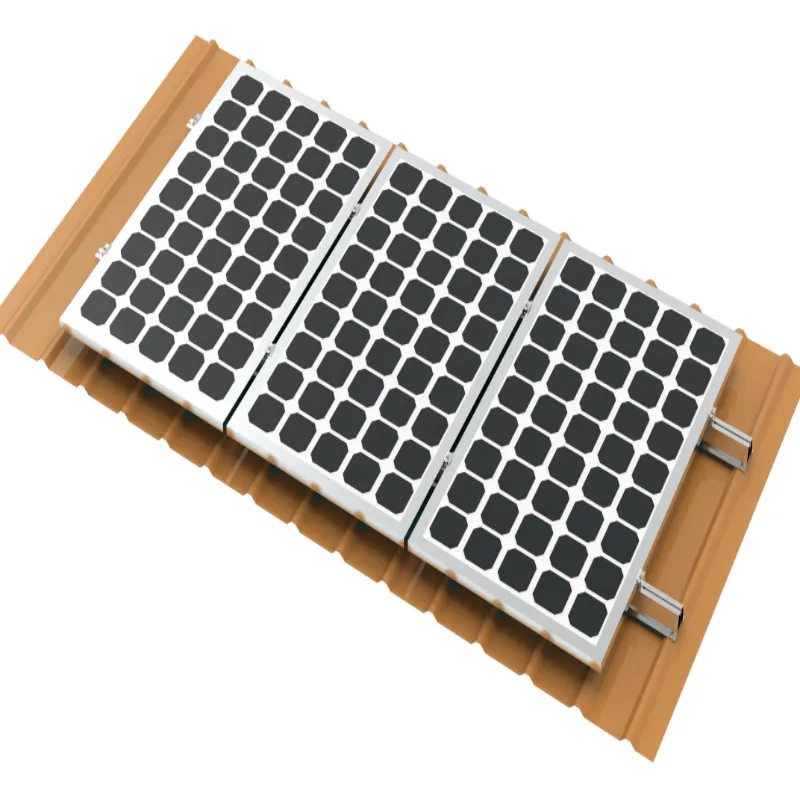

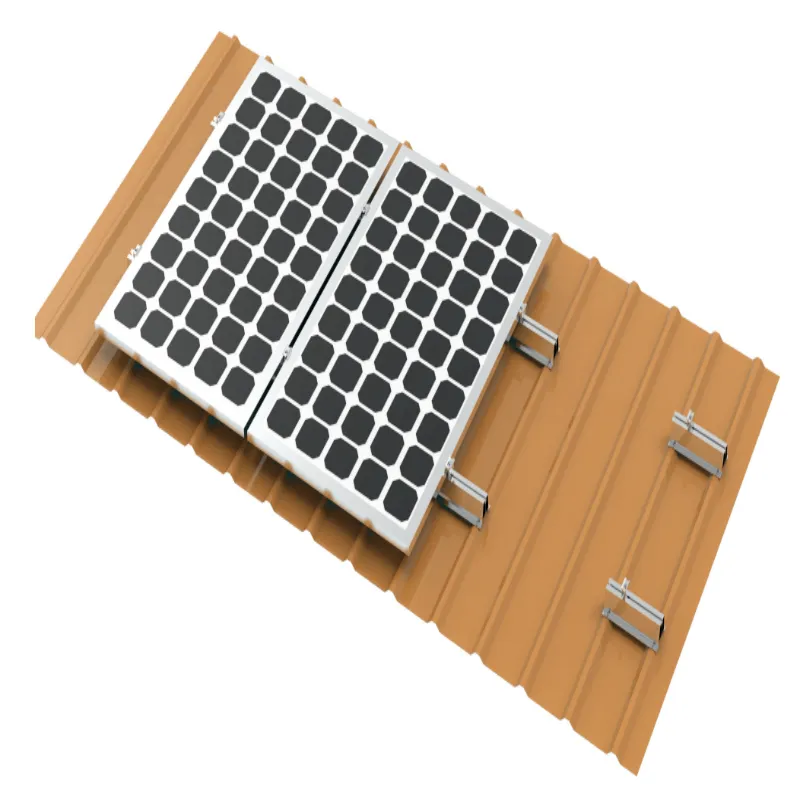

Etapa 3: Organize vários trilhos U70 de acordo com a dimensão do módulo solar. Certifique-se de que todos os cantos do módulo sejam suportados por trilhos. Coloque os módulos fotovoltaicos na parte superior dos trilhos U70.

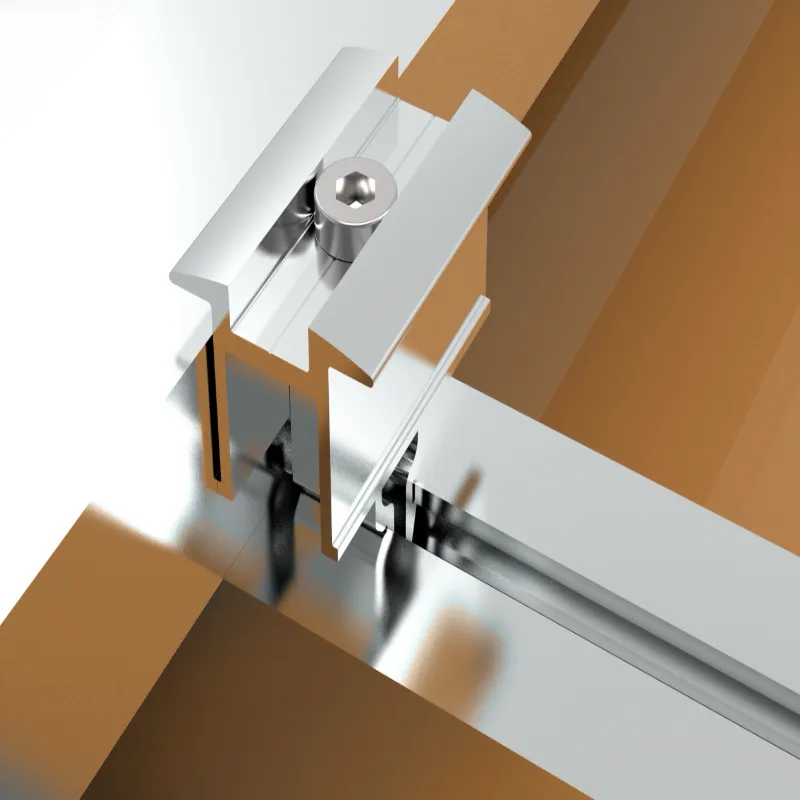

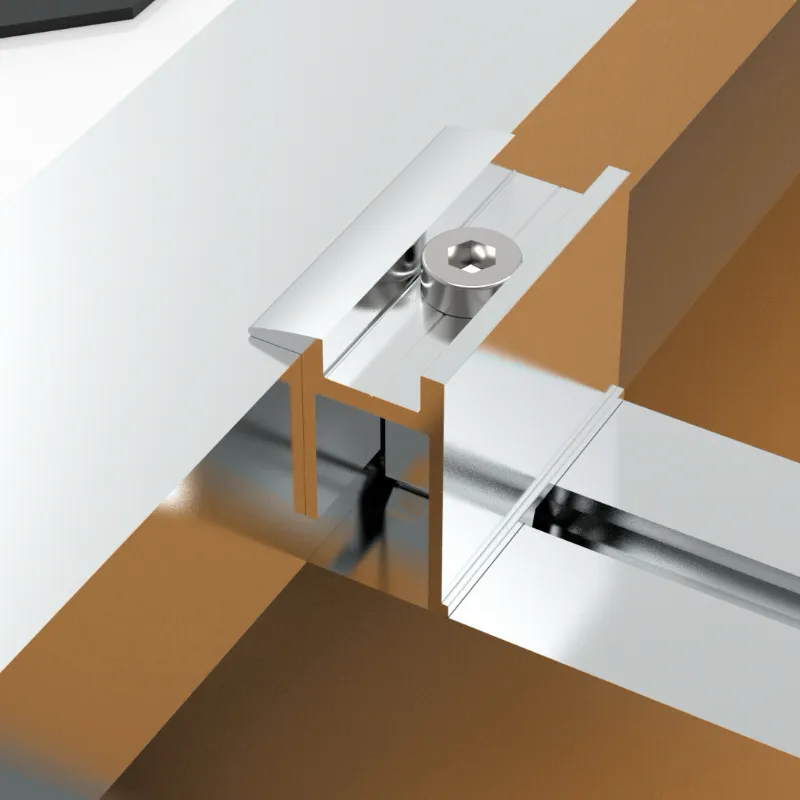

Etapa 4: Instale os grampos finais e intermediários de instalação rápida e aperte com o torque especificado para segurar as estruturas do módulo com firmeza.

Etapa 5: Verifique novamente todo o torque do parafuso e a integridade da junta; instalação concluída.

A certificação

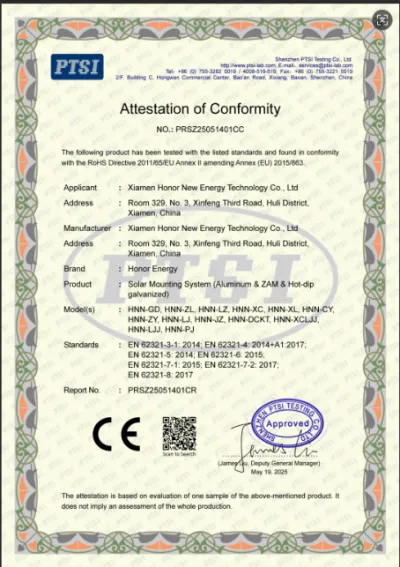

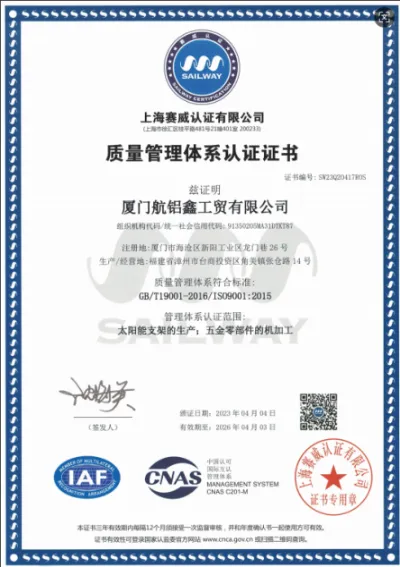

Nosso trilho para painel solar de alumínio U70 é fabricado sob gestão de qualidade e certificado de acordo com o padrão ISO9001.

O navio está fora.

Devido ao curto comprimento dos minitrilhos tipo U, eles são embalados em caixas de papelão e fixados em paletes de madeira para manter as mercadorias organizadas e evitar deformações durante o transporte.

Perguntas frequentes

Q1: Para que tipo de telhado este minitrilho em forma de U é adequado?

R: É projetado principalmente para telhados metálicos trapezoidais e corrugados. Os parafusos devem ser fixados nas terças do telhado. Não é adequado para chapas finas sem terças ou telhados planos de concreto.

Q2: Que material e acabamento superficial o trilho adota?

R: Liga de alumínio 6005 T5 com tratamento de superfície anodizado, apresentando boa resistência à corrosão para uso externo de longo prazo.

Q3: Qual é o período de garantia?

R: Garantia de material de 10 anos para os trilhos. Exclui danos causados ​​pela instalação e danos provocados pelo homem.

Q4: A soldagem é necessária durante a instalação?

R: Nenhuma soldagem é necessária. Fixe os trilhos com parafusos autoperfurantes e fixe os módulos fotovoltaicos com parafusos em T e braçadeiras. Todas as conexões são aparafusadas.

Q5: Os trilhos precisam ser emendados para extensão?

R: Conectores de emenda não são necessários. Como minitrilhos de seção curta, eles devem ser colocados diretamente sob cada canto dos módulos solares.

Q6: Qual é o método de embalagem? R: Os trilhos são embalados em caixas de papelão e fixados em paletes de madeira para mantê-los limpos e evitar deformações durante o transporte.

Q7: Quais módulos solares fotovoltaicos são compatíveis?

R: Compatível com a maioria dos módulos fotovoltaicos convencionais com altura de estrutura de 30–45 mm, combinados com grampos intermediários e terminais correspondentes.

Q8: O desempenho da carga de vento é confiável?

R: O desempenho da carga de vento depende do layout da terça e das posições dos parafusos. Os parafusos devem ser fixados em terças de aço e não apenas em telhas. Construa de acordo com o espaçamento projetado para satisfazer os requisitos locais de carga de vento.

Q9: Você pode cortar trilhos nos comprimentos especificados pelo cliente?

R: O serviço de corte personalizado está disponível, com tolerância de comprimento de ± 2 mm. Por favor, informe-nos das dimensões necessárias.
