Sistema de montagem solar de instalação rápida Mini -Rail

Padrão de matéria-prima premium para serviço externo de longo prazo

Cada peça do sistema de montagem solar de instalação rápida Mini -Rail do fornecedorEnergia de Honra de Xiamenadota estritamente a liga de alumínio 6005-T5 de grau aeroespacial como perfil principal, que recebe tratamento anticorrosivo anodizado de dupla camada. Este tratamento de superfície de nível industrial traz vários méritos práticos:

Estrutura e Materiais

Perfil do corpo principal: liga de alumínio 6005-T5 com tratamento anticorrosivo anodizado. Sua ranhura de trilho em forma de U combina perfeitamente com os grampos de instalação rápida mostrados na imagem anterior.

Fixações inferiores: Equipadas com parafusos auto-roscantes em aço inoxidável e juntas de borracha impermeável EPDM. Os suportes podem ser fixados diretamente na superfície da telha de aço colorido sem danificar a camada impermeável original do telhado.

Comprimentos padrão disponíveis: 120 mm, 150 mm, etc. Comprimentos de tamanho personalizado são suportados mediante solicitação.

Principais vantagens de design

1. Estrutura leve e custos mais baixos

Os tradicionais trilhos-guia de alumínio de tamanho normal com 4 metros de comprimento consomem alumínio em excesso como matéria-prima e transportam cargas pesadas. Nosso sistema de montagem solar de instalação rápida Mini-Rail adota um design de suporte de ponto único. Reduz o consumo de alumínio em quase 60%.

2. Instalação ultrarrápida no local

Um único trabalhador pode concluir o trabalho de montagem em grandes altitudes. Você só precisa travar os trilhos curtos com parafusos autoatarraxantes. Ao cooperar com grampos de liberação rápida correspondentes, os painéis solares podem ser encaixados diretamente na ranhura do trilho e o posicionamento do parafuso pré-rosqueado não é mais necessário. Cada trilho curto pode ser ajustado separadamente para se adaptar às inclinações do telhado e aos desvios de espaçamento das terças.

3. Solução de montagem em telhado não destrutiva e à prova d'água

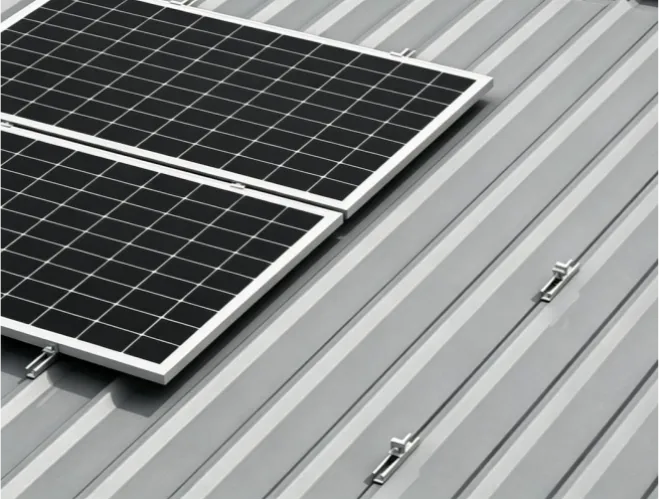

A junta de borracha inferior completa cobre totalmente todos os orifícios dos parafusos para impedir o vazamento de água da chuva através das aberturas perfuradas. Este sistema de montagem solar de instalação rápida Mini-Rail se adapta a vários tipos de telhados metálicos, incluindo telhados com costura vertical, telhas de bloqueio angular e chapas de aço coloridas trapezoidais para edifícios de fábricas.

4. Ampla compatibilidade

O trilho possui uma ranhura de abertura padrão de 40 milímetros. Ele funciona com os principais grampos intermediários e terminais de painéis solares disponíveis no mercado global e se adapta a estruturas de módulos fotovoltaicos com espessura de 30 mm a 40 mm.

Como instalar o sistema de montagem solar de instalação rápida Mini-Rail

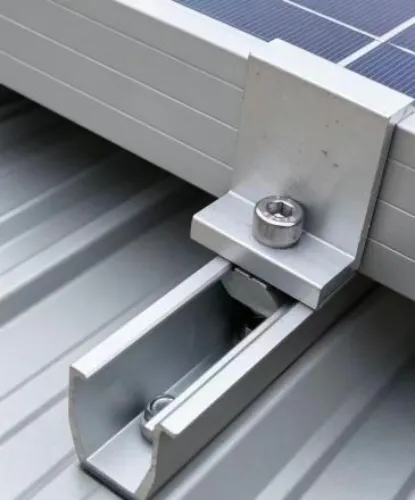

A montagem do mini trilho curto em forma de U é simples. Coloque parafusos auto-roscantes no telhado para fixar o trilho e, em seguida, deslize os grampos intermediários ou laterais no trilho e prenda os painéis solares.

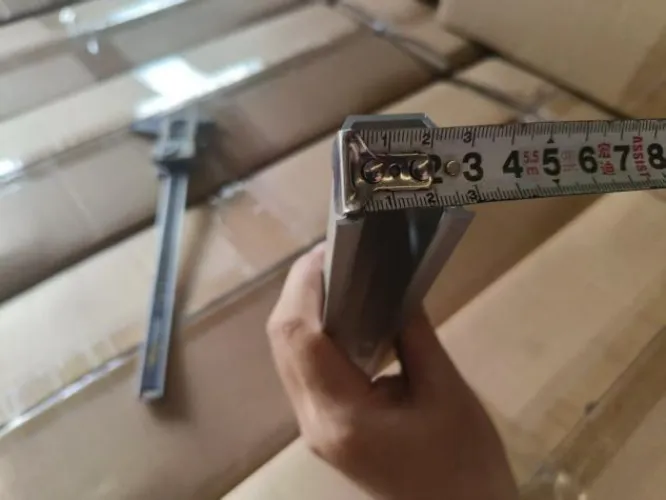

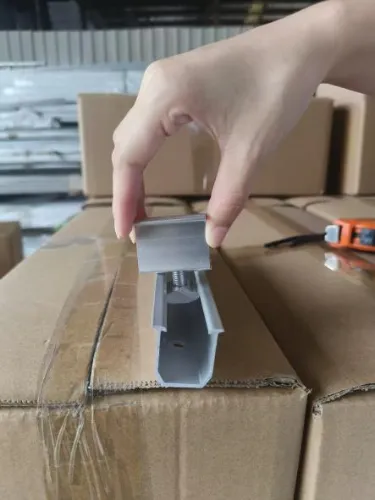

Inspeção de amostra

Realizaremos a montagem experimental dos produtos antes da entrega e verificaremos rigorosamente todas as dimensões.

A Xiamen Honor Energy fornecerá orientação profissional, orçamentos precisos e produtos de qualidade confiável.
