Kliploks de telhado fotovoltaico: combine o perfil, instale corretamente

Honor Energia, um fornecedor profissional especializado emAcessórios para sistemas de montagem fotovoltaica. Desde kliploks de telhado até trilhos correspondentes, oferecemos uma gama completa de soluções completas. Nossos kliploks cobrem o tipo angular, costura vertical, trapezoidal e os mais recentes designs integrados, compatíveis com praticamente todas as chapas de aço perfiladas convencionais do mercado, com personalização não padrão também disponível. No lado dos trilhos, temos estoque de trilhos de alumínio de alta resistência e conectores de aço inoxidável em diversas especificações para atender a diferentes requisitos de carga e vão. Quer você seja uma empresa de EPC, um instalador ou aquele que realmente paga as contas – a Xiamen Honor Energy oferece produtos sólidos e suporte rápido e descomplicado.

Agora, sobre os kliploks de telhado: sua função principal é bastante simples – eles mordem as cristas elevadas do telhado de aço e sustentam todo o sistema de trilhos e painéis fotovoltaicos. Vamos decompô-lo um pouco.
Em primeiro lugar, mantêm os painéis firmemente no lugar. Esse é o objetivo: garantir que seus módulos permaneçam no lugar mesmo sob chuva, vento ou qualquer clima que apareça.
Em segundo lugar - e este é um grande problema para telhados do tipo ângulo e com costura vertical - esses kliploks não requerem um único furo. Sem furos significa que não há vazamentos. Você mantém intacta a impermeabilização original do telhado, que é exatamente o que você deseja quando se trata de telhados de fábricas ou armazéns. Isso os torna adequados para grandes telhados industriais ou de armazéns.

Melhorando a resistência ao vento – Alguns kliploks são projetados especificamente como tipos anti-elevação, fornecendo poder de retenção extra contra fortes forças de elevação em tempestades.

Acomodando diferentes perfis de nervuras - os kliploks podem ser feitos sob medida para se adequar ao formato e tamanho exatos das nervuras da chapa de aço, garantindo um ajuste perfeito.
Além destes, os kliploks também são usados ​​em sistemas à prova de tufões, dispositivos anti-derrapantes de neve e até mesmo para fixação de painéis decorativos de alumínio em telhados.

Principais recursos dos kliploks de telhado

Sem comprometer a impermeabilização - Este é o maior ponto de venda. Como nenhum furo é feito, a membrana impermeável original permanece intacta. Os kliploks de costura vertical, em particular, mordem diretamente nas bordas travadas, praticamente eliminando qualquer risco de vazamentos.



Instalação rápida – Muitos componentes podem ser pré-montados na fábrica; no local, basta prendê-los no lugar e apertar os parafusos. Isto economiza tempo e trabalho.
Leve e resistente à corrosão - A maioria dos kliploks são feitos de ligas de alumínio (por exemplo, 6063-T5 ou 6005-T5) com acabamento superficial anodizado. Eles adicionam pouca carga extra ao telhado e passam em testes de névoa salina de 1.000 horas ou mais.



Mas eles também têm desvantagens – Embora não sejam penetrantes, os kliploks não ficam permanentemente ligados ao telhado. Sob vento, neve ou cargas sísmicas prolongadas, eles podem se soltar gradualmente ou até mesmo se soltar. Inspeções regulares são, portanto, essenciais.
A capacidade de carga deve ser verificada previamente - Telhados de aço perfilados têm capacidade de carga limitada. O peso adicional do sistema fotovoltaico não deve exceder a carga de projeto original. A prática da indústria sugere cerca de 0,15 kN/m² para novas cargas; na realidade, o peso total dos painéis mais o sistema de montagem varia normalmente entre 20 e 35 kg por metro quadrado. Obtenha sempre os desenhos estruturais originais e realize uma verificação de carga antes da instalação.

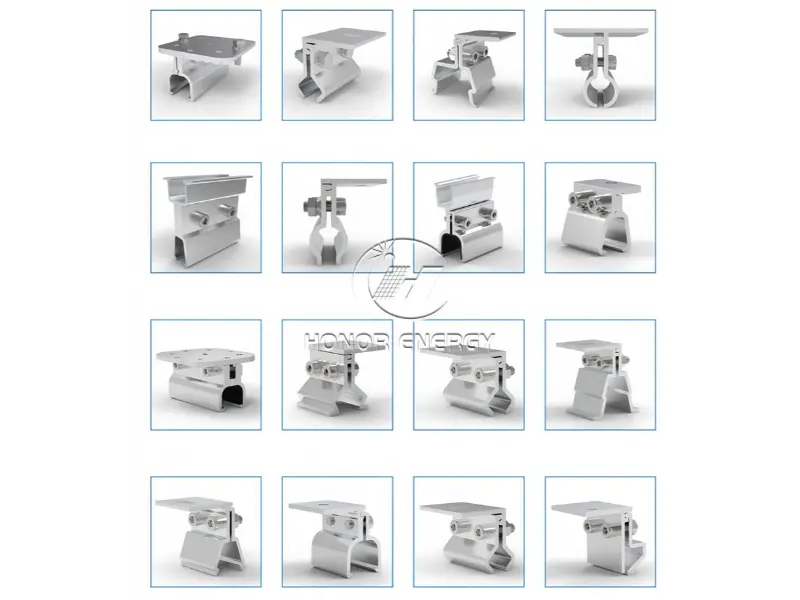

Principais tipos de Kliploks de telhado

A escolha do kliplok depende inteiramente do perfil da chapa de aço. Diferentes formatos de costelas requerem diferentes designs de kliplok.

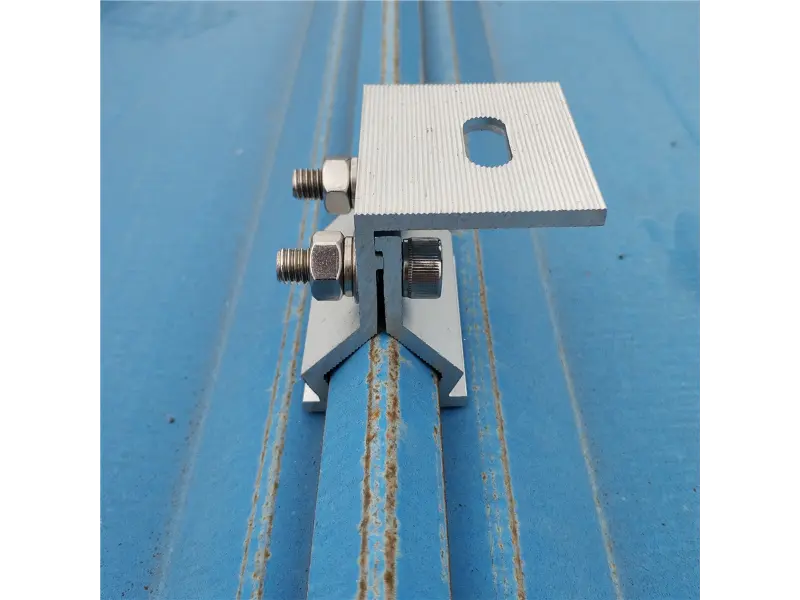

Clipes tipo ângulo

Perfil de telhado correspondente: Chapas de aço perfiladas tipo ângulo (modelos comuns: 470, 760, 820, etc.).
As folhas angulares vêm com aquela nervura angular - é um formato perfeito para o kliplok se agarrar. Nossos kliploks têm mandíbulas projetadas para morder aquela costela, e a melhor parte? Você não faz um único buraco no telhado. A instalação é simples: posicione o kliplok de alumínio sobre a costela e aperte os parafusos.
Hoje em dia, estão disponíveis kliploks integrados do tipo ângulo que eliminam completamente a necessidade de montagem de trilhos – os módulos podem ser fixados diretamente no kliplok, reduzindo significativamente o tempo de instalação.

Clipes de costura permanente

Perfil de telhado correspondente: Chapas de aço perfiladas com costura vertical (modelos comuns: 400, 430, etc.).
As nervuras dessas folhas são elevadas verticalmente e interligadas. Os kliploks simplesmente são fixados na costura vertical – novamente, nenhuma penetração é necessária. Em projetos do mundo real, como a planta fotovoltaica de telhado de semicondutores Hefei BOE, kliploks de costura vertical personalizados foram usados ​​para o sistema de montagem.

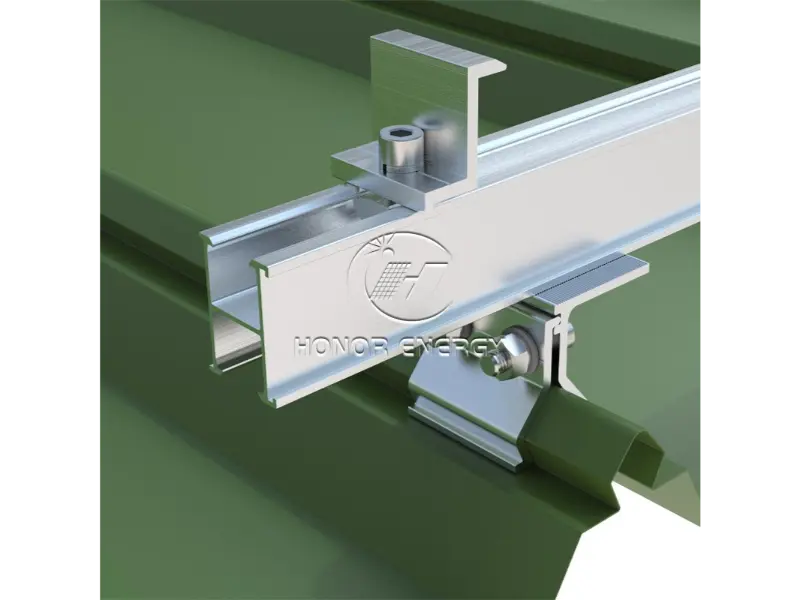

Clipes trapezoidais (tipo T)

Perfil de telhado correspondente: Chapas de aço perfiladas trapezoidais.
As folhas trapezoidais têm nervuras simples em formato trapezoidal, sem os complexos recursos de travamento dos tipos de costura angular ou vertical. Essas costelas não fornecem um ponto de clivagem confiável; portanto, a prática padrão atual é usar parafusos autoatarraxantes que penetram na chapa de aço e se ancoram nas terças abaixo.
A desvantagem é óbvia: a perfuração perfura a camada impermeável, criando um possível caminho de vazamento. Para telhados trapezoidais, medidas extras de impermeabilização são críticas: instale almofadas de borracha EPDM entre o kliplok e a chapa de aço e aplique selante de silicone estrutural resistente às intempéries ao redor de cada orifício do parafuso (que pode durar mais de 10 anos). Em 2023, um tufão em Nantong derrubou 12 projetos fotovoltaicos – mais de 60% das falhas foram atribuídas à corrosão e fratura nos pontos perfurados.



Clipes integrados

Este é um design mais recente que elimina os trilhos de montagem. O kliplok é formado integralmente como uma peça única, leve e forte. Os módulos fotovoltaicos podem ser montados diretamente no kliplok, economizando custos de material e melhorando a capacidade de carga.





Dicas de seleção e instalação

Combine o tipo de kliplok com o perfil do telhado - Os kliploks do tipo ângulo não devem ser usados ​​em folhas trapezoidais e os kliploks do tipo T não são adequados para outros perfis. A incompatibilidade leva a afrouxamentos e vazamentos.
Não aperte os parafusos com muita força – geralmente apontamos para 20 a 30 N·m. Vá além e você vai esmagar a chapa de aço, o que atrapalha a impermeabilização.
E pelo amor de Deus, não pule o selante. Esse pequeno espaço entre o kliplok e o telhado é exatamente por onde a água entra, então preencha-o corretamente.
Além disso, evite trabalhar em dias chuvosos. A umidade mata o poder de aderência do selante, e isso é uma receita para vazamentos mais tarde.

Última coisa – acompanhe as verificações regulares. Dê uma olhada nos parafusos e no selante a cada seis meses e sempre faça uma rodada extra após uma grande tempestade ou forte nevasca.
Não se deixe enganar pelo tamanho – os kliploks fazem o trabalho pesado. Escolha o tipo certo e instale-o bem, e você terá um sistema rápido, à prova de vazamentos e confiável. Se errar, você pagará por isso – geração inferior, danos no telhado ou, pior, painéis se soltando. O truque é simples: combine seu kliplok com o telhado, aperte-o corretamente e fique atento à manutenção.
