Pé L de montagem solar

Estamos no negócio de montagem solar há anos e aqui na Xiamen Honor Energy. A superfície do Solar Mounting L-Foot é tratada com anodização para melhorar a resistência à oxidação e durabilidade ao ar livre. Com a sua estrutura compacta em forma de L, o pé PV L proporciona uma ligação estável entre os carris solares e as estruturas de suporte. É compatível com trilhos de montagem solar comuns, incluindo perfis de 41×41 mm e 41×62 mm, e é amplamente utilizado em sistemas de telhados metálicos, instalações de telhados de concreto e estruturas de montagem solar montadas no solo.

Estrutura de pé em L para montagem solar

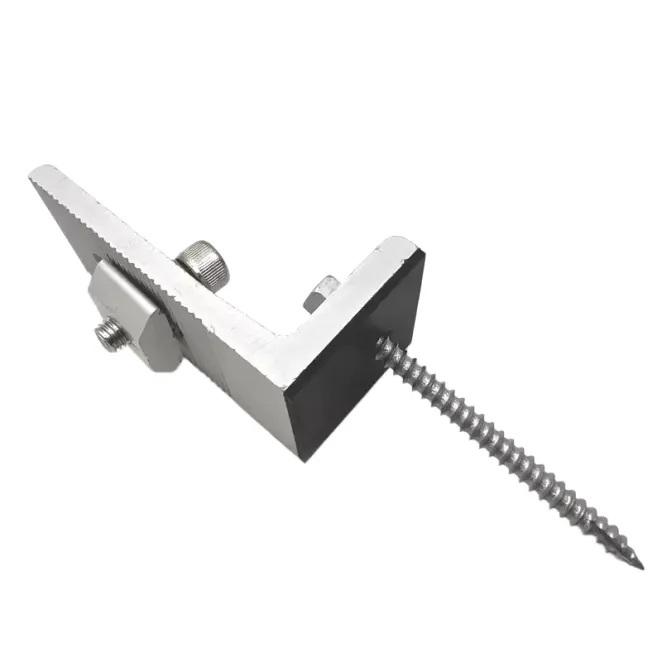

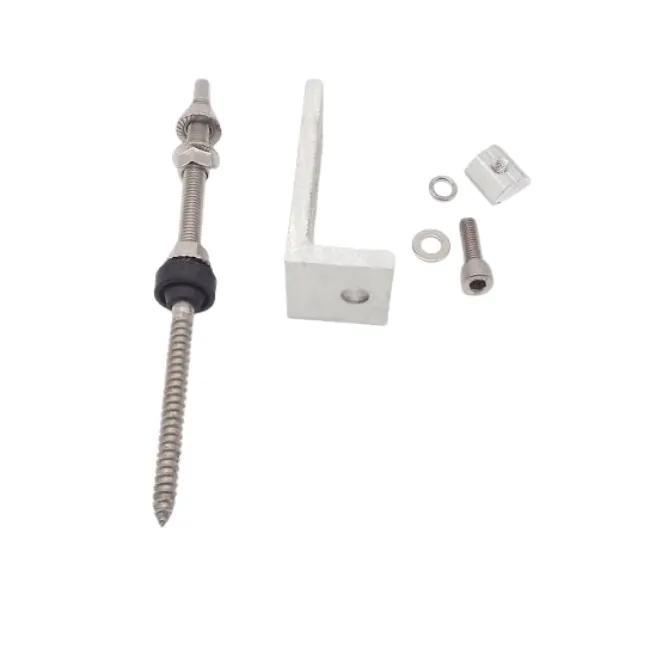

O pé PV L é um suporte em ângulo reto usado em sistemas de montagem solar para conectar trilhos fotovoltaicos a estruturas de suporte. Transfere cargas mecânicas de módulos solares e trilhos para o telhado ou fundação.

O caminho de carregamento típico é:

Módulo Solar → Trilho → Pé L → Estrutura / Fundação do Telhado

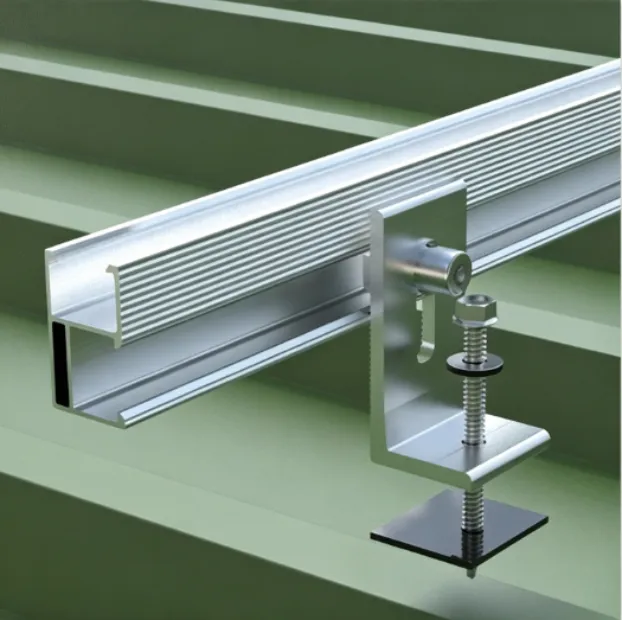

A base horizontal é fixada à superfície de apoio, enquanto a seção vertical se conecta ao trilho solar através de parafusos. O design ranhurado permite o ajuste de posicionamento durante a instalação, melhorando o alinhamento dos trilhos e a compatibilidade com diferentes condições do telhado.

Tratamento de materiais e superfícies

Liga de alumínio 6005-T5

Os pés L de montagem solar são fabricados principalmente em liga de alumínio 6005-T5, que oferece um equilíbrio entre resistência, design leve e resistência à corrosão.

A superfície anodizada forma uma camada protetora de óxido que melhora a resistência contra umidade, oxidação e exposição ambiental externa. Para aplicações em ambientes costeiros ou altamente corrosivos, alternativas de aço inoxidável podem ser selecionadas de acordo com os requisitos do projeto.

Recursos do produto

Design de conexão ajustável

O design do slot integrado permite um posicionamento flexível entre o pé L e o trilho solar, ajudando a manter o alinhamento em diferentes estruturas de montagem.

Construção leve em alumínio

A estrutura em liga de alumínio reduz o peso do componente enquanto mantém a resistência mecânica necessária para aplicações de montagem fotovoltaica. Isto o torna adequado para projetos solares de grande escala, onde o peso dos componentes e a eficiência da instalação são considerações importantes.

Compatibilidade Ferroviária

Os pés L de montagem solar são compatíveis com perfis de trilho fotovoltaicos comumente usados, incluindo:

· trilhos de alumínio de 41×41 mm

· trilhos de alumínio de 41×62 mm

· Sistemas ferroviários personalizados

Características de desempenho

Suporte de Carga Estrutural

O desempenho de carga de um pé L de montagem solar depende do tipo de material, espessura, dimensões, método de fixação e design do sistema.

Os sistemas típicos de montagem fotovoltaica que usam pés L são projetados para aplicações com velocidades de vento de até 60 m/s e cargas de neve em torno de 1,4-1,5 kN/m². O desempenho real depende dos cálculos estruturais e das condições ambientais específicos do projeto.

Resistência à corrosão

A combinação de fixadores de alumínio anodizado e aço inoxidável fornece resistência à corrosão para aplicações fotovoltaicas externas de longo prazo. A seleção adequada do material ajuda a reduzir os riscos de corrosão causados ​​pela exposição ambiental e por problemas de compatibilidade metálica.

Processo de Fabricação

Os pés L de montagem solar são fabricados através de processos que incluem estampagem, processamento de extrusão e usinagem CNC.

Para produção padrão de alto volume, a estampagem fornece dimensões consistentes e fabricação eficiente. A usinagem CNC é usada para projetos personalizados, dimensões especiais e requisitos de baixo volume.

A qualidade de fabricação se concentra em:

· Precisão dimensional

· Precisão de ranhuras e furos

· Consistência do tratamento de superfície

· Integridade estrutural

O processo de anodização melhora o desempenho da superfície dos componentes de alumínio, aumentando a dureza, a resistência à corrosão e às intempéries.

Aplicativos

Sistemas solares de telhado metálico

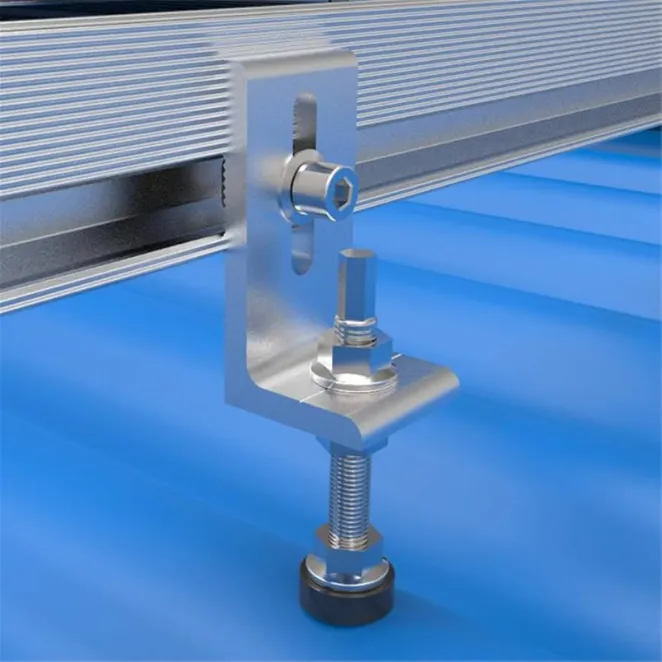

Os pés L de montagem solar são amplamente utilizados em telhados metálicos trapezoidais e corrugados. A sua estrutura compacta permite que os trilhos fotovoltaicos sejam conectados diretamente às estruturas de suporte do telhado usando fixadores adequados.

Sistemas de telhado com costura permanente

Para telhados com costura vertical, os pés em L podem ser combinados com braçadeiras de telhado para fornecer uma conexão de trilho sem penetrar diretamente na superfície do telhado.

Sistemas de telhado de concreto

Em telhados de concreto, os pés em L podem ser instalados com bases de montagem ou âncoras adequadas para conectar trilhos fotovoltaicos e suportar módulos solares.

Estruturas solares montadas no solo

Solar Mounting L-Foot também pode ser usado em sistemas solares montados no solo, onde são necessárias conexões de trilho ajustáveis ​​e componentes de montagem compactos.

Como selecionar pés L de montagem solar

Seleção de Materiais

Para aplicações fotovoltaicas padrão, a liga de alumínio 6005-T5 com tratamento anodizado é comumente selecionada devido à sua relação resistência-peso e resistência à corrosão.

Para áreas costeiras, ambientes industriais ou locais com maior exposição à corrosão, pode-se selecionar aço inoxidável ou outros materiais resistentes à corrosão.

Seleção de espessura

A espessura final deve ser selecionada de acordo com os requisitos de carga do sistema, condições do telhado e projeto de montagem.

Seleção de dimensão

As dimensões do pé L devem corresponder ao sistema de trilho solar e à estrutura de instalação. Parâmetros importantes incluem tamanho da base, altura vertical, posição da ranhura e design do furo de montagem.

Dimensões personalizadas podem ser desenvolvidas de acordo com diferentes estruturas de montagem solar.

Guia de seleção rápida

Perguntas frequentes

Q1. O que é um pé L de montagem solar?

Um pé L de montagem solar é um suporte de alumínio em forma de L usado para conectar trilhos fotovoltaicos a estruturas de telhado ou fundações de montagem. Ele serve como um componente chave de conexão em sistemas de montagem solar.

Q2. Que material é usado para os pés PV L?

A maioria dos pés PV L são feitos de liga de alumínio 6005-T5 devido à sua resistência mecânica, propriedades de leveza e resistência à corrosão.

Q3. Onde os pés L são usados?

Pés L de montagem solar são comumente usados ​​em sistemas de telhados metálicos, instalações solares em telhados de concreto, estruturas fotovoltaicas montadas no solo e projetos fotovoltaicos comerciais.

Q4. Os pés L de montagem solar podem ser personalizados?

Sim. Dimensões, espessura, design de ranhura, tratamento de superfície e métodos de conexão podem ser personalizados de acordo com diferentes estruturas de montagem solar.

Q5. Qual é a vida útil esperada dos pés L de alumínio?

Quando adequadamente selecionados com materiais adequados, tratamento de superfície e componentes de montagem compatíveis, os pés L de alumínio anodizado podem atender aos requisitos operacionais de longo prazo dos sistemas fotovoltaicos.

Controle de fábrica e qualidade

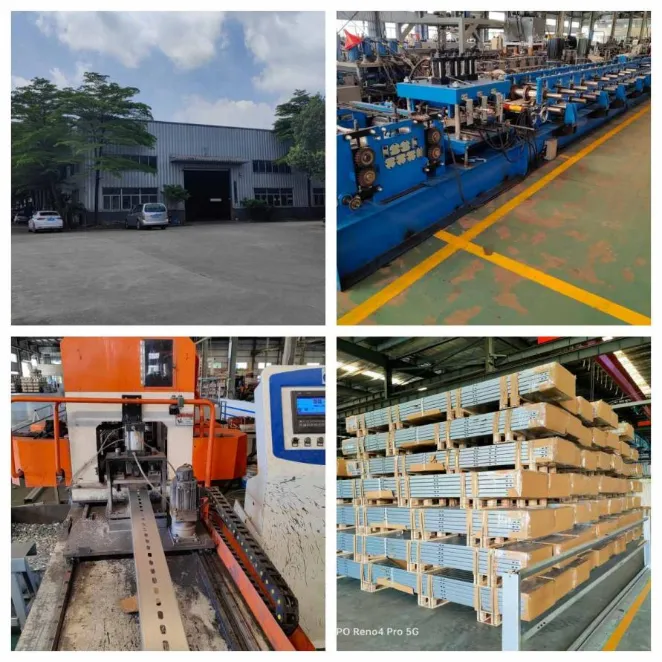

A Xiamen Honor Energy produz acessórios de montagem solar por meio de processos de fabricação controlados, incluindo inspeção de matéria-prima, conformação ou usinagem, tratamento de superfície e verificação de qualidade final.

O controle de qualidade concentra-se na consistência do material, na precisão dimensional, na qualidade do tratamento de superfície e no desempenho do produto.

As opções de embalagem incluem a exportação de paletes de madeira e paletes de aço para proteger os componentes durante o transporte.

Certificações

A Xiamen Honor Energy segue padrões de gestão de qualidade para a produção de componentes de montagem solar, incluindo:

· Sistema de Gestão de Qualidade ISO 9001

· Requisitos de conformidade relacionados à CE

· Referências padrão JIS
