Placa de conexão solar

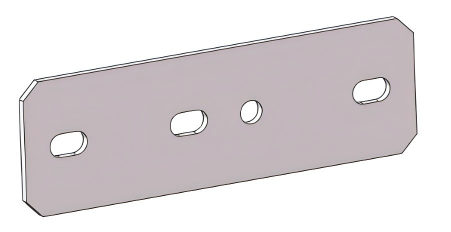

A peça chamada Placa de Conexão Solar é basicamente uma peça de metal forte e plana, com formato de um retângulo grosso. É construído com aço de alta resistência revestido para evitar ferrugem. Muitos furos para parafusos perfurados em um padrão muito específico e planejado. Sua principal função é ser um elo super sólido. Ele atua como um conector resistente que aparafusa e trava duas partes principais da estrutura de suporte: as vigas horizontais que sustentam os painéis solares e os postes verticais que estão ancorados no solo. Ao unir bem essas peças, garante-se que todo o peso e força dos painéis e do vento sejam transferidos com segurança por toda a estrutura e para o solo.

Método de conexão

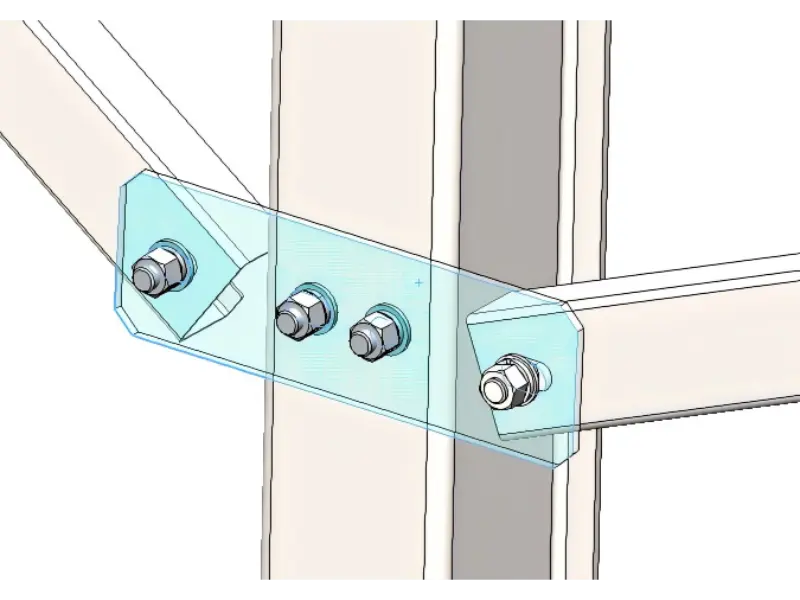

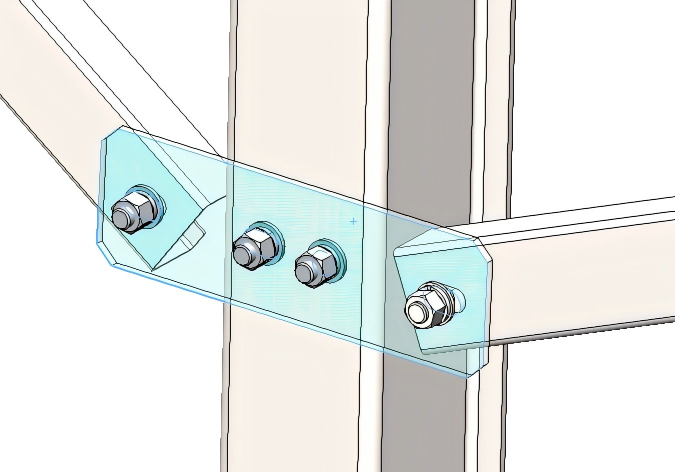

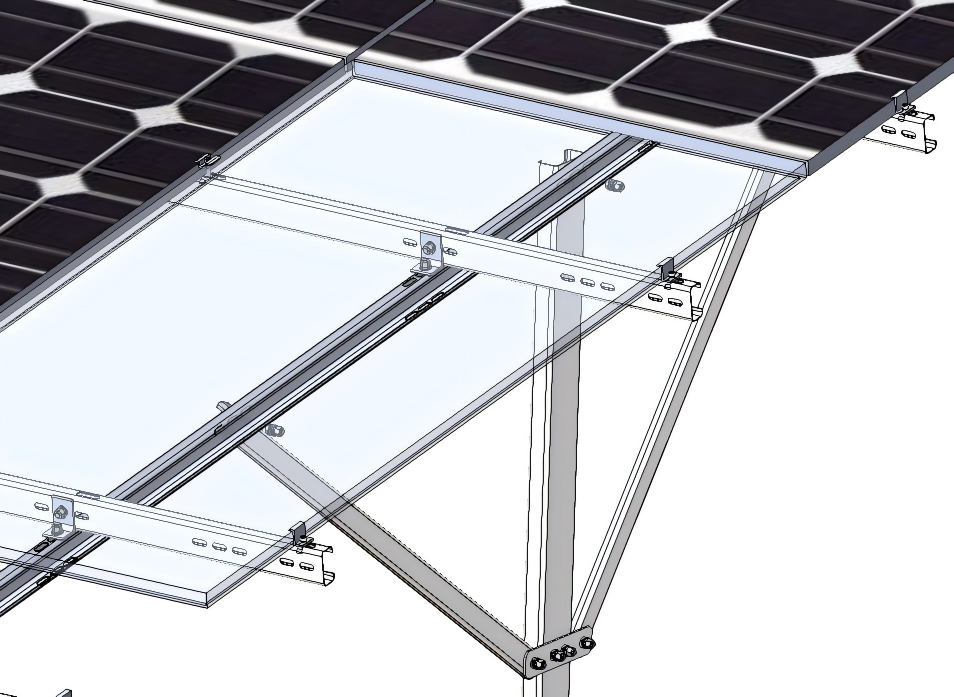

A conexão da placa solar é comumente encontrada em sistemas de suporte de solo de coluna única ou sistemas de suporte de solo que requerem reforço diagonal adicional. Isto ocorre porque transfere efetivamente todas as forças para a coluna principal, reforçando assim o comprimento da viga longitudinal principal e fixando-a no lugar. Deve ter no mínimo quatro furos: os furos externos para ligação do contraventamento diagonal e os dois furos centrais para ligação da coluna principal.

Os furos da placa de conexão de montagem solar em ambos os lados são normalmente dispostos em pares, já que normalmente apenas dois cabos inclinados precisam ser fixados à coluna. Os furos centrais são geralmente dispostos horizontalmente em pares ou verticalmente em pares. Embora a orientação seja diferente, a distribuição de tensões permanece essencialmente a mesma. Hoje em dia, os furos são normalmente projetados em um arranjo vertical para evitar a concentração de tensões ao longo da mesma linha horizontal, aumentando assim a estabilidade.

Recursos de design

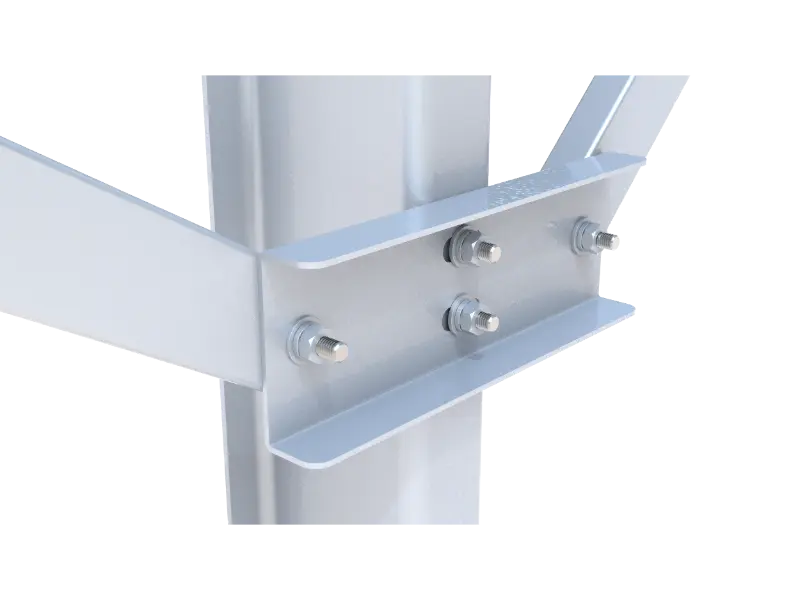

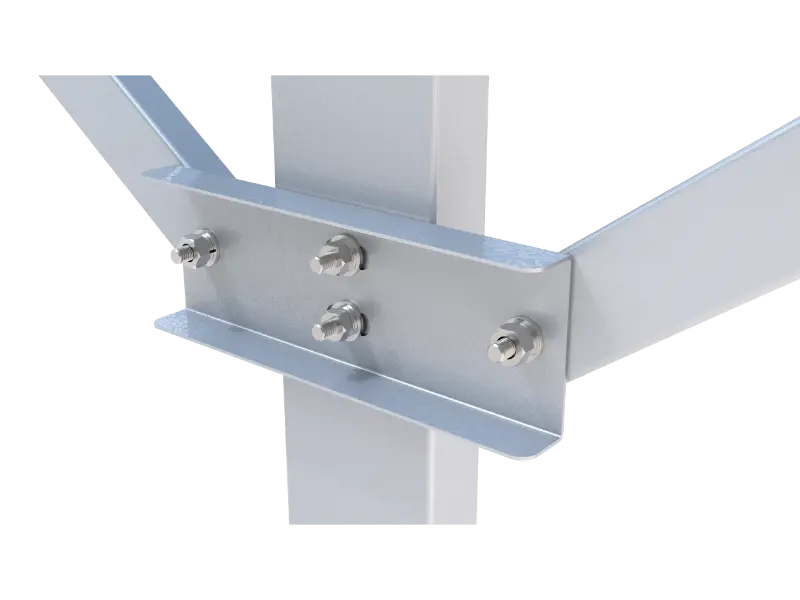

A placa de conexão solar Mount também possui um design inteligente: suas bordas superior e inferior são dobradas ou dobradas. Os construtores costumam usar esse formato em locais onde há muito vento ou neve. As bordas dobradas da placa de conexão funcionam exatamente como os cantos reforçados de uma caixa de transporte resistente. Isto não é apenas pela aparência; na verdade, ele trava o metal em uma forma muito mais rígida que resiste à flexão.
