Braçadeira de trilho solar de aço

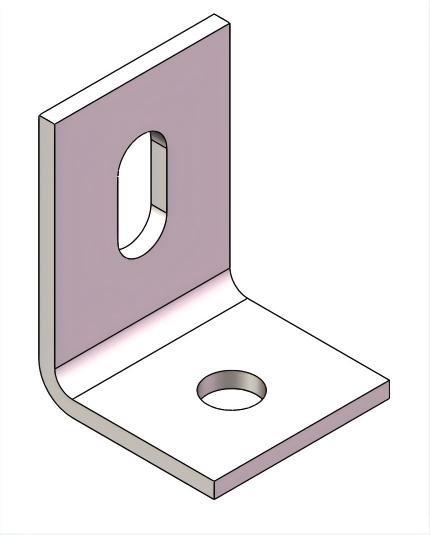

Novos clientes podem vir à fábrica para personalizar seus produtos. O grampo de trilho solar de aço em sistemas de montagem solar é um componente de conexão aparentemente simples, mas extremamente importante. Sua forma típica é um formato em L resistente em ângulo reto, laminado com precisão ou formado a frio em aço de alta qualidade. O projeto da seção transversal atinge um equilíbrio entre a capacidade de suporte de carga mecânica e a eficiência do material. Esta estrutura exclusiva em ângulo reto fornece rigidez à flexão em duas direções. Uma extremidade é travada com segurança na viga transversal principal por meio de furos pré-perfurados, enquanto a outra extremidade suporta de forma estável o trilho longitudinal que suporta os módulos fotovoltaicos.

Instalação e uso

A posição de instalação do Solar Steel Rail Clamp é normalmente entre a viga longitudinal do suporte pré-instalado e o trilho, o que significa que serve para fixar o trilho à viga longitudinal. Portanto, cada suporte pré-instalado deve ter pelo menos dois desses componentes, com o número exato dependendo do número de trilhos no suporte pré-instalado individual. Quando o painel é montado verticalmente, normalmente são usados ​​quatro; quando montado horizontalmente, normalmente são usados ​​quatro ou cinco.

O processo de instalação do Solar Steel Racking Clamp é simples. Todos os componentes necessários incluem o próprio suporte e dois parafusos M10*30. A única ferramenta necessária é uma chave de fenda. Para instalar, primeiro posicione o suporte na viga longitudinal e coloque os parafusos, mas não aperte ainda. Em seguida, coloque o trilho ao lado do suporte e alinhe-o com os furos. Nota: Pelo menos dois suportes devem estar no lugar antes de instalar o trilho. Por fim, aperte os parafusos para concluir a instalação.

Observação:

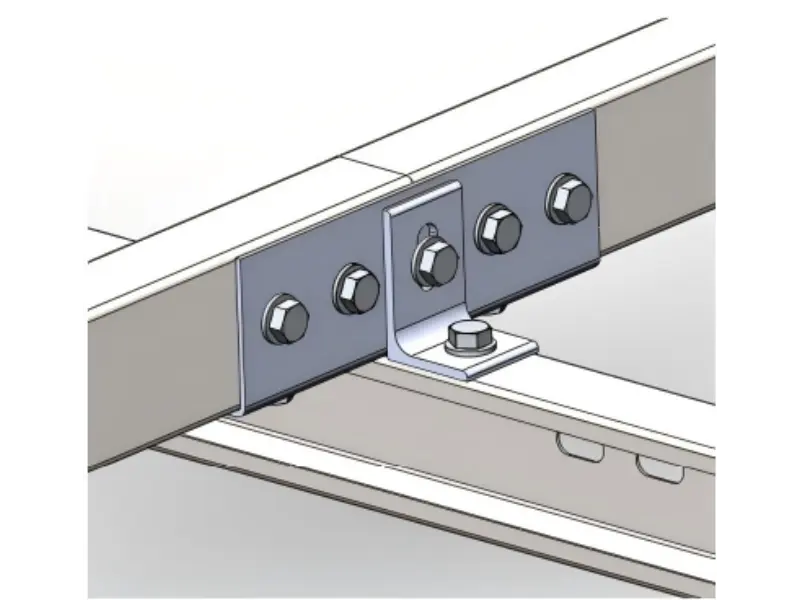

Embora o processo de instalação do Steel Solar racking Clamp seja simples, uma seção requer atenção especial: a instalação do primeiro e do último conjunto. Ao instalar esses dois conjuntos, eles normalmente são montados nos pontos de conexão do trilho. Isso significa que devem ser instalados junto com os conectores do trilho, sendo necessária a adição de um calço extra para sua fixação e a utilização de parafusos mais longos.
