Suporte Z para montagem em painel solar

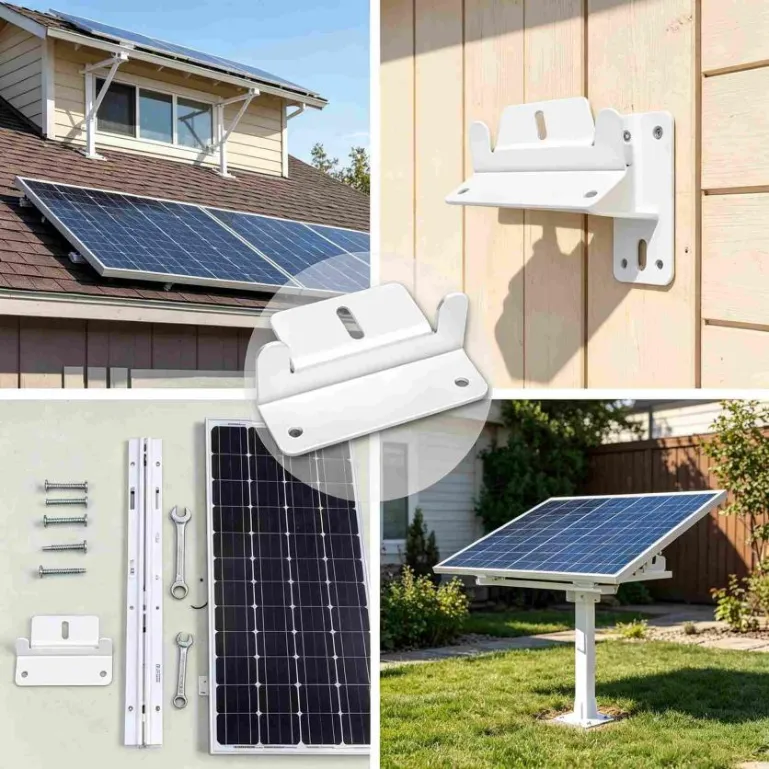

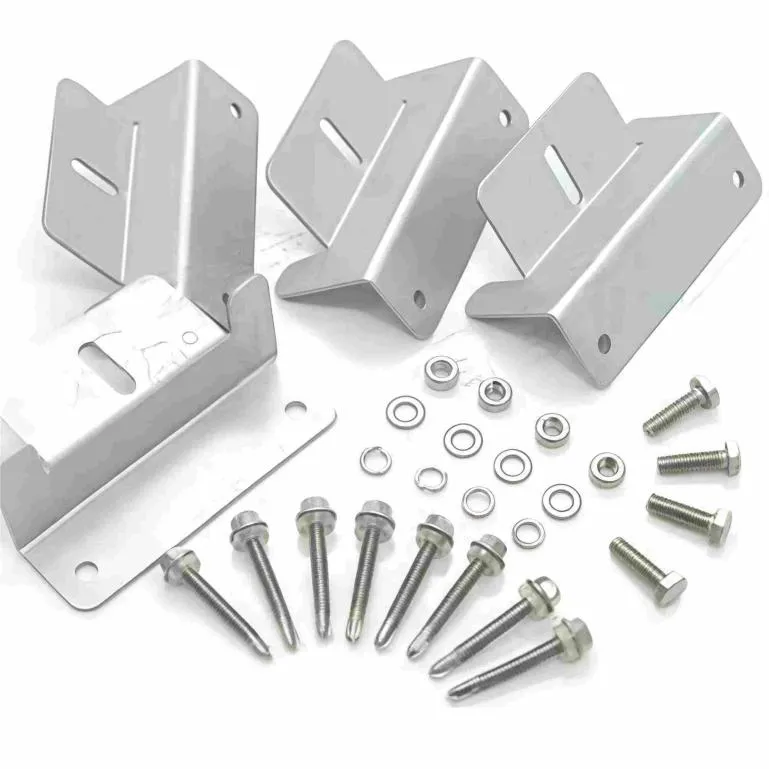

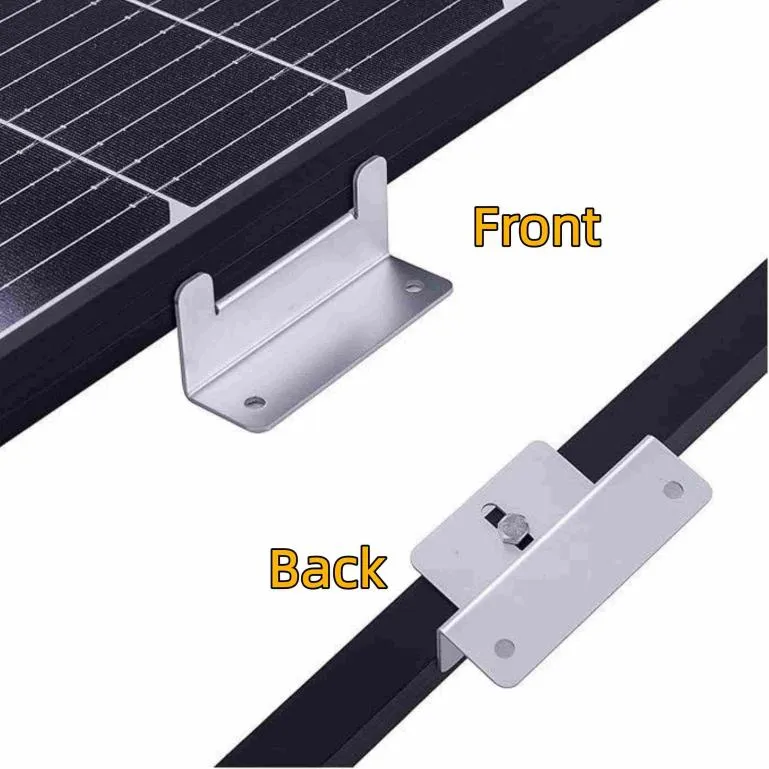

Este suporte de painel solar de alumínio com suporte Z da Xiamen Honor Energy suporta personalização e atacado. Ao contrário da montagem comum baseada em trilho, este suporte fotovoltaico é fixado diretamente no teto de um trailer ou contêiner de transporte. A estrutura em forma de Z cria um espaço entre o painel e a superfície do telhado para passagem de cabos e dissipação de calor. Durante a instalação, parafusos autoatarraxantes ou pernos passam pelos orifícios inferiores e fixam-se diretamente no teto do veículo ou do contêiner – não são necessários trilhos de montagem. Para trailers e contêineres com teto plano e capacidade de carga limitada, esse método reduz o número de peças e o peso total. Adequado para instaladores solares e oficinas de conversão que desejam adquirir uma solução de montagem sem trilhos.

Aplicativo

l Telhados para trailers: fixados diretamente no telhado plano para alimentar sistemas internos.

l Tampas de contêineres de transporte: para residências de contêineres ou unidades móveis de armazenamento de energia.

l Veículos especiais: autocaravanas, veículos de engenharia, etc.

l Edifícios temporários: casas pré-fabricadas, guaritas e outras instalações solares de telhado plano.

Parâmetros Técnicos

Perguntas frequentes

1. Este suporte em Z é parafusado diretamente no teto de um RV. Como você lida com a impermeabilização?

O suporte em si não é à prova d'água. Durante a instalação, aplique selante (como butil ou silicone) ao redor dos orifícios dos parafusos antes de fixá-los. Também é recomendado adicionar uma junta ou tira à prova d'água entre a base do suporte e a superfície do telhado, para que a água da chuva não vaze pelos orifícios. Se o teto do RV for de fibra de vidro ou metal, limpe bem a superfície antes de aplicar o selante para melhor adesão.

2. Sem trilhos, a montagem direta no teto de um contêiner é forte o suficiente?

A capacidade de carga depende de duas coisas: a espessura e o material do teto do contêiner e o método de fixação. Para contêineres de aço padrão, o painel do teto geralmente tem 1,6 mm a 2,0 mm de espessura. O uso de parafusos auto-roscantes com selante, combinado com a distribuição de força multiponto do suporte Z, geralmente é suficiente para painéis solares de tamanho padrão. Para telhados de alumínio ou fibra de vidro, verifique primeiro a espessura do painel. Se necessário, adicione uma placa de apoio interna ou use porcas de rebite para evitar que os parafusos se soltem.

3. E se o teto do trailer ou do contêiner não for perfeitamente plano?

Pequenas irregularidades geralmente são boas. A base do suporte em Z possui uma superfície de contato que pode ficar nivelada após o aperto. No entanto, se o telhado tiver uma curva perceptível ou pontos irregulares, é melhor adicionar calços sob a base do suporte ou escolher um suporte de alumínio mais grosso (por exemplo, 3,0 mm) para reduzir a tensão irregular no painel após a instalação. Antes de perfurar, coloque o suporte no telhado para verificar o encaixe.
