Grampos intermediários e grampos finais

Sejamos honestos: quando as pessoas falam sobre sistemas de montagem fotovoltaica, toda a atenção vai para os trilhos, os postes, as fundações. Mas as peças que realmente mantêm os painéis solares no lugar são os grampos –grampos intermediários e final clamplificadores. Na Xiamen Honor Energy, estamos neste negócio há tempo suficiente para saber uma coisa: se suas pinças falharem, toda a sua matriz estará em apuros.

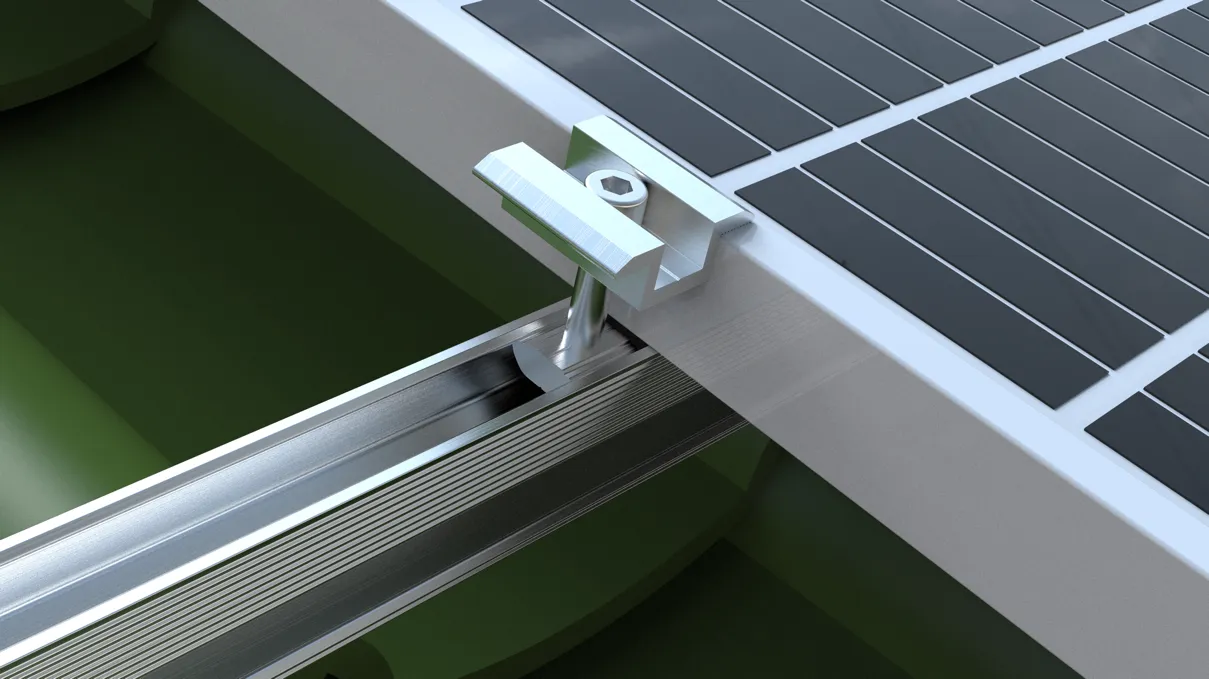

O que são exatamente os grampos intermediários e os grampos finais e por que você precisa de ambos?

Honestamente, ambos fazem o mesmo trabalho principal: segurar os painéis solares nos trilhos. Mas onde eles se sentam faz toda a diferença. Os grampos intermediários ficam entre dois painéis.

Imagine isto: você tem um painel à esquerda e outro à direita, e um grampo intermediário fica bem na abertura, segurando a borda de ambos ao mesmo tempo. Ele mantém o espaçamento uniforme, evita que os painéis saiam do alinhamento e trava tudo firmemente no trilho por baixo. Cada painel precisa de dois destes – um de cada lado. Os grampos finais são os suportes para livros. Eles vão no início e no final de cada linha, agarrando apenas a borda externa do primeiro e do último painel. O trabalho deles é evitar que toda a fileira deslize para os lados quando o vento sopra. Sem eles, aquela fileira de painéis se soltaria lentamente com o tempo. Então, em termos simples: os grampos intermediários são conectados e os grampos finais são tampados. Use ambos, ou seu array não permanecerá junto por muito tempo. Os grampos finais (também chamados de grampos laterais ou grampos de borda) são instalados nas bordas externas de cada fileira de painéis. Cada braçadeira final segura apenas a borda externa de um módulo, agindo como uma "tampa" para evitar que toda a fileira se desloque lateralmente sob ventos fortes ou vibrações. Os grampos finais exigem um design mais cuidadoso do que os grampos intermediários porque prendem apenas um painel – sob carga, eles tendem a girar ou escorregar da estrutura se não forem projetados adequadamente. Em termos simples: os grampos intermediários tratam das conexões entre os painéis e os grampos finais tratam das bordas. Você precisa de ambos para transformar uma fileira de painéis individuais em uma estrutura única e sólida.

Especificações

Compatível com a maioria dos painéis do mercado Nossos grampos intermediários e terminais são projetados para máxima compatibilidade. Os módulos fotovoltaicos convencionais têm espessuras de estrutura que variam de 30 mm a 50 mm, e nossos produtos cobrem praticamente todos eles. Tamanhos de grampo médio padrão (espessura do módulo): 30 mm / 33 mm / 35 mm / 38 mm / 40 mm / 45 mm / 50 mm Tamanhos de grampo final padrão (altura da estrutura do módulo): 35 mm / 40 mm / 45 mm / 50 mm Comprimento do grampo: Padrão 40 mm, 50 mm, 60 mm - comprimentos personalizados disponíveis mediante solicitação. Espaçamento do painel (grampo intermediário): 20 mm, 26 mm, 28 mm, etc. Também oferecemos grampos intermediários ajustáveis ​​e grampos finais ajustáveis ​​que cobrem 30/34/38/42 mm ou 35/40/45/50 mm em um único modelo. Menos SKUs no seu armazém, menos dor de cabeça no local de trabalho.

Materiais e Acabamento

Corpo de alumínio, braçadeiras de aço inoxidável ficam ao ar livre, expostas ao sol, chuva e variações de temperatura ano após ano. Se o material não estiver correto, eles enferrujarão em três a cinco anos. Nossos grampos intermediários e terminais são feitos de liga de alumínio 6063-T5 – o tipo de alumínio mais comprovado e amplamente utilizado na indústria de montagem fotovoltaica. Oferece alta resistência à tração, baixo peso e excelente resistência à corrosão, com vida útil de 20 a 25 anos em ambientes externos. O tratamento de superfície é anodizado – prata natural ou acabamento transparente, com uma espessura de película de óxido de 8 a 10 mícrons. Esta película fina melhora drasticamente a resistência à corrosão. O revestimento preto anodizado ou eletroforético também está disponível para requisitos especiais. As ferragens são de aço inoxidável 304 ou 316 – parafusos e porcas que não enferrujam enquanto as peças de alumínio ainda estão em bom estado. As almofadas antiderrapantes são feitas de borracha EPDM (monômero de etileno propileno dieno), colocadas entre o grampo e a estrutura do módulo. Essas almofadas têm dois propósitos: aumentam o atrito para evitar o movimento do painel sob cargas de vento e amortecem a força de fixação para evitar arranhões ou deformações na estrutura de alumínio. A borracha EPDM é resistente aos raios UV e ao envelhecimento, com desempenho confiável de -40°C a 80°C.

Que tipos oferecemos?

Você pensaria que os grampos intermediários e finais são bastante simples - e são, principalmente. Mas ao longo dos anos, aprendemos que um tamanho único definitivamente não serve para todos. Projetos diferentes, painéis diferentes, condições de local diferentes – todos pedem algo um pouco diferente. Então aqui está o que temos em estoque: Grampos intermediários padrão – estes são seus cavalos de batalha. Eles cabem em painéis convencionais de silício cristalino, do tipo que você vê em 90% dos projetos por aí. Compatível com espessuras de módulo de 30 mm até 50 mm. Nada sofisticado, apenas sólido e confiável. Grampos finais padrão – mesma ideia, mas para as bordas externas. Mesma faixa de espessura, mesma instalação simples. Eles fazem exatamente o que devem fazer e o fazem bem.

Grampos intermediários ajustáveis

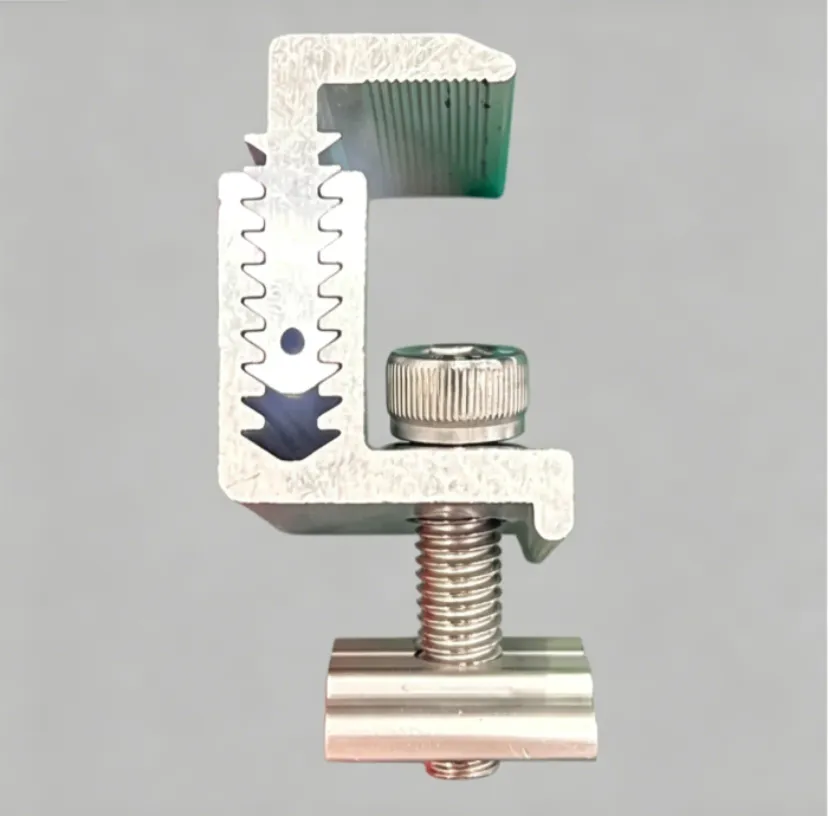

É aqui que as coisas ficam inteligentes. Um único grampo cobre diversas espessuras – 30/34/38/42 mm ou 35/40/45/50 mm em um modelo. Chega de adivinhar qual espessura você precisa, chega de estocar quatro peças diferentes para quatro trabalhos diferentes. Pegue uma caixa e você estará coberto para a maioria dos cenários. Grampos finais ajustáveis ​​– mesmo conceito ajustável, mas para posições de borda. Oferece a mesma flexibilidade nas extremidades das linhas. Grampos intermediários e finais de filme fino - esses são uma especialidade. Os módulos de filme fino são muito mais finos que os painéis cristalinos padrão – estamos falando de 5 a 7,7 mm. Grampos comuns simplesmente não os prendem corretamente. Por isso, fabricamos painéis dedicados com um perfil de mandíbula mais estreito, projetados especificamente para segurar painéis de película fina com segurança, sem danificar as bordas. Essa é a nossa formação. Se você precisar de algo fora dessas ofertas padrão – uma espessura fora do padrão, um comprimento específico, um acabamento específico – também podemos fazer execuções personalizadas.

Instalação

Simples, rápida e sem necessidade de perfuração A instalação do grampo é simples – sem necessidade de perfuração nos próprios painéis. O procedimento padrão: monte os trilhos (canal U, canal C ou trilhos de alumínio) na estrutura de suporte, coloque os painéis fotovoltaicos por cima, coloque os grampos intermediários entre os painéis adjacentes e os grampos finais nas bordas externas e, em seguida, aperte os parafusos. Cada módulo requer dois grampos intermediários e cada linha requer dois grampos finais. O torque de aperto recomendado é de 8 a 15 N·m, dependendo da espessura do módulo e das condições do local. Muito solto e os painéis se moverão com o vento; muito apertado e você corre o risco de danificar a estrutura do módulo. Recomendações detalhadas de torque estão incluídas em cada remessa.

Aplicativos

De telhados a montagens no solo, garagens a grampos intermediários e terminais BIPV são usados ​​em praticamente todos os tipos de instalação fotovoltaica. Fotovoltaica distribuída em telhados: Telhados de aço corrugado, telhados planos de concreto, telhados inclinados de telhas – os painéis são fixados com grampos aos trilhos. Parques solares montados no solo: Dezenas de milhares de painéis conectados painel por painel com braçadeiras intermediárias e finais. E quanto às garagens? A mesma história: os painéis ficam na estrutura da garagem e os grampos fazem exatamente o que sempre fazem: seguram tudo com firmeza.

O BIPV é um pouco diferente porque os painéis fazem parte do próprio edifício. Mas adivinhe? Você ainda precisa de grampos. Eles não são opcionais.

E, honestamente, realmente não importa se você está usando módulos de vidro simples ou de vidro duplo, planos ou inclinados - os grampos intermediários e os grampos finais são a cola que evita que todo o conjunto se desmorone. Sem eles, você não terá nada além de uma pilha de painéis soltos.
